Popis

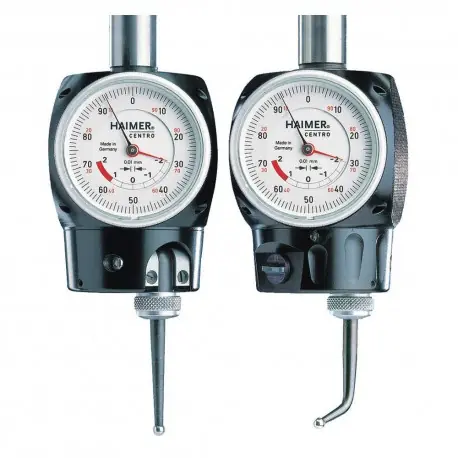

Přesný středicí přístroj – centrikátor:
– HAIMER Centro je velmi přesný a všestranný koaxiální indikátor pro měření otvorů nebo obvodu hřídelí
– Měřicí rozsah uvnitř otvoru: Ø 3 – 125 mm
– Měřicí rozsah obvodu hřídele: Ø 0 – 125 mm
– Nejmenší jednotky měření 0,01 mm / přesnost 0,01 mm
– Způsob upnutí měřidla pomocí upínací stopky Ø 16 mm
– Stupeň krytí měřidla IP67 (prachotěsný, vodotěsný)
Použití Centrikátoru HAIMER:
– Centro se upne do nástrojového držáku a umístí blízko hledané osy
– Špička sondy je nastavena a dotýká se stěny otvoru nebo obvodu hřídele
– Při nízkých otáčkách sonda klouže podél otvoru a její pohyb se přenáší na číselník
– Dokud je vřeteno mimo střed otvoru nebo hřídele, zůstávají ručky úchylkoměru v pohybu
– Změnou polohy os X a Y na stroji můžete vyrovnávat osu vřetena a obrobku
– Lze kontrolovat axiální házení obrobku vůči vřetenu či házivost vřetena + držáku nástroje bez nutnosti servisu
– Vezměte prosím na vědomí, že uvedená přesnost měření 0,01 mm platí pouze při použití originálních hrotů sond HAIMER
– Součástí dodávky: Centro s upínací stopkou Ø 16 mm, rovný hrot sondy Ø 5 mm
VIDEO – 3D TASTER & CENTRO
| Typ | Koaxiální centrikátor |
| Měření otvoru / hřídele | 3 – 125 mm / 0 – 125 mm |
| Měřící krok / přesnost | 0,01 mm / 0,01 mm |
| Stupeň krytí | IP 67 (prachotěsné, vodotěsné) |
| Max. pracovní otáčky | 150 (rpm) |
| Šířka Centro | 64 mm |
| Funkční délka | 144 mm (s 4 mm hrotem) |
| Dodáváno vč. hrotu | Ø 5 mm / délka 48 mm |
| Upínací stopka | Ø 16 mm |
| Hmotnost | 1,0 kg |
