Popis
Detailní popis produktu

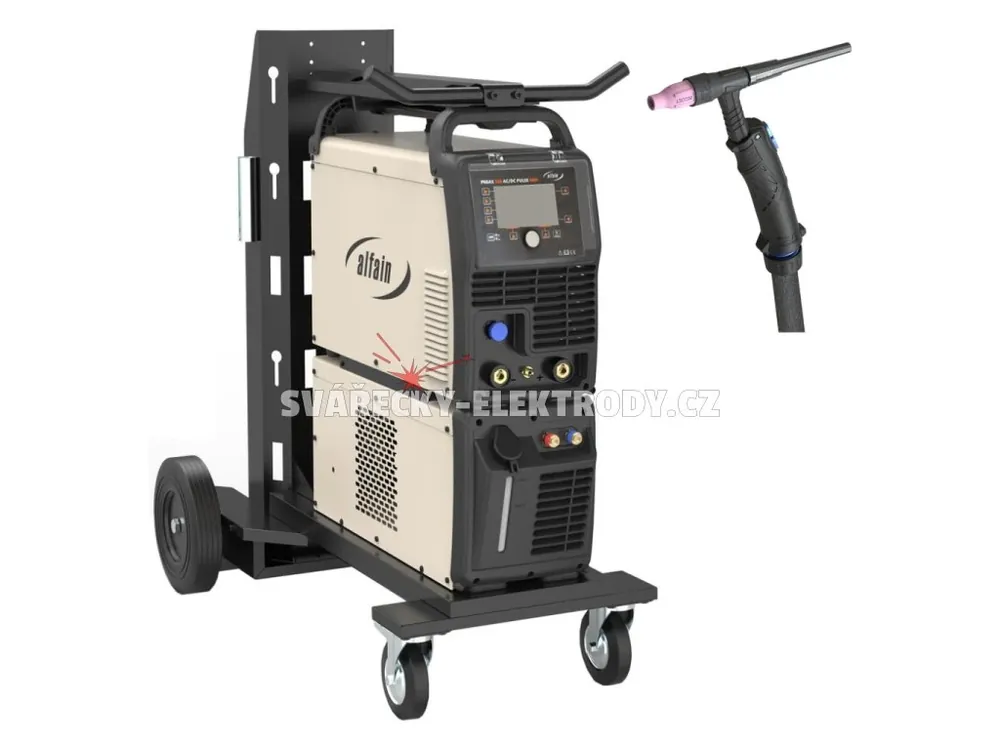

Invertorová svářečka pro metody TIG AC/DC a MMA. 3×400 V. Proud 5-320 A. Zatížení 280 A/60 %. Vodní chlazení. HF START, TIG PULSE, TIG SPOT, TIG MULTISPOT, BI-LEVEL, 2T/4T, 10 jobů, čištění hliníku. Akční set s hořákem ARC T3W UD.
Rozsah dodávky
- Alfa In PEGAS 320 AC/DC PULSE NEO
- Alfa In PEGAS CS NEO – chladicí jednotka
- Hořák arc T3W UP/DOWN – délka 4 metry (T3W4STUD)
- Sada příslušenství pro hořáky arc T2/T3W/T4W – s plynovou čočkou – 2,4 mm (SGL4)
- Wolframová elektroda BINZEL E3 fialová – 2,4 mm – 1 kus (700.0308)
- Zemnící kabel Alfa In – délka 3 metry
- Plynová hadice – délka 3 metry
- Vozík Alfa In – čtyřkolový
Popis
PEGAS 320 AC/DC PULSE NEO je třífázová invertorová svářečka české výroby, určená pro svařování metodami TIG AC/DC a MMA. Svoji výbavou je určena zejména pro svařování hliníku a jeho slitin. Díky kapalinovému chlazení hořáku a široké nabídce funkcí vč. pulzního režimu je svářečka vhodná pro profesionální použití.
Svařování TIG AC/DC
Metoda TIG AC/DC (svařování netavící se wolframovou elektrodou) je určena pro vysoce kvalitní svařování s důrazem na vzhled výsledného svaru. Svařovat lze nelegované a nízkolegované oceli, nerez (TIG DC) nebo hliník a jeho slitiny (TIG AC). Předností metody TIG jsou čisté a estetické svary a tato metoda najde uplatnění při svařování tenkých plechů, výrobě nerezových a hliníkových konstrukcí nebo při opravách hliníkových dílů – např. rámů motorek, bloků motoru, návěsových bočnic apod.
Pro metodu TIG AC/DC je rozsah svařovacího proudu 5-320 A, zatížení svářečky je 280 A/60 %. K dispozici je vysokofrekvenční (HF) zapálení oblouku, případně dotykové zapálení oblouku LIFT ARC. Svářečka nabízí možnost pulzního režimu TIG PULSE, jehož principem je pravidelné střídání dvou svařovacích proudů (horní, dolní). Četnost střídání (pulzaci), frekvenci a šířku pulzu lze nastavit tak, aby svarová lázeň měla mezi pulzy dostatek času alespoň na částečné ztuhnutí. Režim TIG PULSE je vhodný zejména pro svařování slabších materiálů – používá se pro snížení množství vneseného tepla do základního materiálu, čímž se minimalizuje riziko deformace.
Vedle režimu TIG PULSE disponuje svářečka dalšími obvyklými funkcemi, jako je nastavení předfuku a dofuku plynu, náběhu a doběhu proudu, počáteční a koncový proud, BI-LEVEL (přepínání mezi dvěma proudy) nebo režim 2T (dvoutakt) a režim 4T (čtyřtakt). Využít lze i funkce TIG SPOT a TIG MULTISPOT pro bodové, resp. intervalové svařování.
V režimu TIG AC umožňuje svářečka nastavení tvaru výstupní křivky v závislosti na konkrétní aplikaci – obdelníkový (pro maximální průvar), sinusový (standardní, pro měkký oblouk) a trojúhelníkový (pro slabé materiály). Samozřejmostí v režimu TIG AC je i funkce AC BALANCE pro čištění hliníku.
AC BALANCE – čištění hliníku
Zejména při opravách se setkáváme s tím, že na povrchu hliníkových materiálů je silná vrstva oxidu hliníku. Pro tyto případy se používá funkce AC BALANCE – úroveň čištění hliníku. Čistícího efektu se dosahuje různým nastavením vyvážení záporné vůči kladné části vlny – nastavením do kladných hodnot lze docílit lepšího čištění, nastavením do záporných hodnot většího průvaru materiálu.
Chladicí jednotka + hořák TIG
Svářečka PEGAS 320 AC/DC PULSE NEO je standardně dodávána s chladicí jednotkou PEGAS CS NEO pro kapalinou chlazené TIG hořáky. Předností tohoto chlazení je vyšší zatížitelnost hořáku, delší životnost hořáku a spotřebních dílů, stabilnější svařovací vlastnosti a v neposlední řadě i vyšší komfort pro svářeče díky chladnější rukojeti hořáku. Jednotka je dodávána včetně náplně, objem chladicí kapaliny je 5 litrů.
Součástí dodávky je výkonný hořák ARC T3W UP/DOWN s tlačítky +/-. Přímo z rukojeti hořáku je tak možné měnit velikost svařovacího proudu. Hořák je dodáván se sadou příslušenství a wolframovou elektrodou – je tak připraven k okamžitému použití. Nabídku dalších spotřebních dílů a wolframových elektrod naleznete v kategoriích:
- Řada arc T2/T3W/T4W – osazení s plynovou čočkou
- Wolframové elektrody
Svařování MMA
Další metodou, pro kterou lze svářečku PEGAS 320 AC/DC PULSE NEO využít, je svařování metodou MMA. Metoda MMA je vhodná pro svařování nelegovaných a nízkolegovaných ocelí, nerezu, slitin hliníku nebo litiny. Využít lze celý sortiment obalených elektrod s výjimkou celulózových. Pro metodu MMA je rozsah svařovacího proudu 10-320 A, zatížení svářečky je 280 A/60 %. Výkonově je svářečka vhodná pro obalené elektrody do průměru 6,0 mm.
Pro snadné zapálení oblouku je svářečka vybavena nastavitelnou funkcí HOT START, která dočasně zvyšuje proud na začátku svařování. Další funkcí je ARC FORCE, která zajišťuje stabilitu oblouku tím, že dynamicky zvyšuje nebo snižuje svařovací proud v závislosti na délce oblouku (vzdálenosti elektrody od materiálu). Samozřejmostí je i funkce ANTI STICK, která okamžitým snížením svařovacího proudu usnadňuje uvolnění elektrody při jejím případném přilepení k materiálu.
Pro metodu MMA je nutný kabel s držákem elektrody. Uvedené příslušenství není součástí dodávky a lze ho dokoupit samostatně.
Ovládací panel PEGAS 320 AC/DC PULSE NEO
Ovládání
Všechny funkce se nastavují pomocí tlačítek a otočného enkodéru na čelním panelu. Informace o nastavených funkcích a hodnotách se zobrazují na rozměrném, plně grafickém barevném displeji v českém jazyce. K dispozici je 10 pamětí pro uložení svařovacích parametrů (jobů).
Na čelním panelu svářečky se nachází konektor typu SMART (12-pin) pro připojení TIG hořáku. Konektor lze využít i pro připojení dálkového ovládání – pedálu. Kromě klasického pedálu s kabelem lze ke svářečce připojit i pedál bezdrátový.
Svářečka je chlazena účinným ventilátorem, který je v provozu pouze tehdy, je-li chlazení potřeba. V opačném případě se ventilátor automaticky vypne. Tím dochází k menšímu opotřebení ventilátoru, ke snížení hlučnosti, k úspoře elektrické energie a ke snížení množství absorbovaných látek (např. prachu).
Samozřejmostí je i ochrana proti přehřátí. Pokud dojde během svařování k přehřátí svářečky, svařování se ukončí a na ovládacím panelu se rozsvítí kontrolka přehřátí. Jakmile se teplota sníží, kontrolka zhasne a svářečka je opět připravena k použití.
Funkce pro metodu TIG
- HF START – vysokofrekvenční bezkontaktní zapálení oblouku
- LIFT ARC START – zapálení oblouku lehkým dotykem elektrody se základním materiálem
- TIG PULSE – nastavení frekvence pulzace proudu pro snížení množství vneseného tepla do základního materiálu
- TIG SPOT – bodové svařování
- TIG MULTISPOT – intervalové svařování
- AC BALANCE – čištění hliníku
- BI-LEVEL – přepínání mezi dvěma proudy
- Nastavitelný předfuk a dofuk plynu
- Nastavitelný náběh a doběh proudu
- Nastavitelný počáteční a koncový proud
- Režim 2T/4T
- Paměti pro uložení svařovacích parametrů – 10 pozic
- Test plynu
Funkce pro metodu MMA
- HOT START – usnadňuje zapálení oblouku dočasným zvýšením proudu
- ARC FORCE – zajišťuje stabilitu oblouku zvyšováním nebo snižováním proudu
- ANTI STICK – usnadňuje uvolnění přilepené elektrody dočasným snížením proudu
Ostatní funkce
- Možnost připojení dálkového ovládání (pedálu)
- Vypínání ventilátoru
- Tepelná ochrana
