Popis

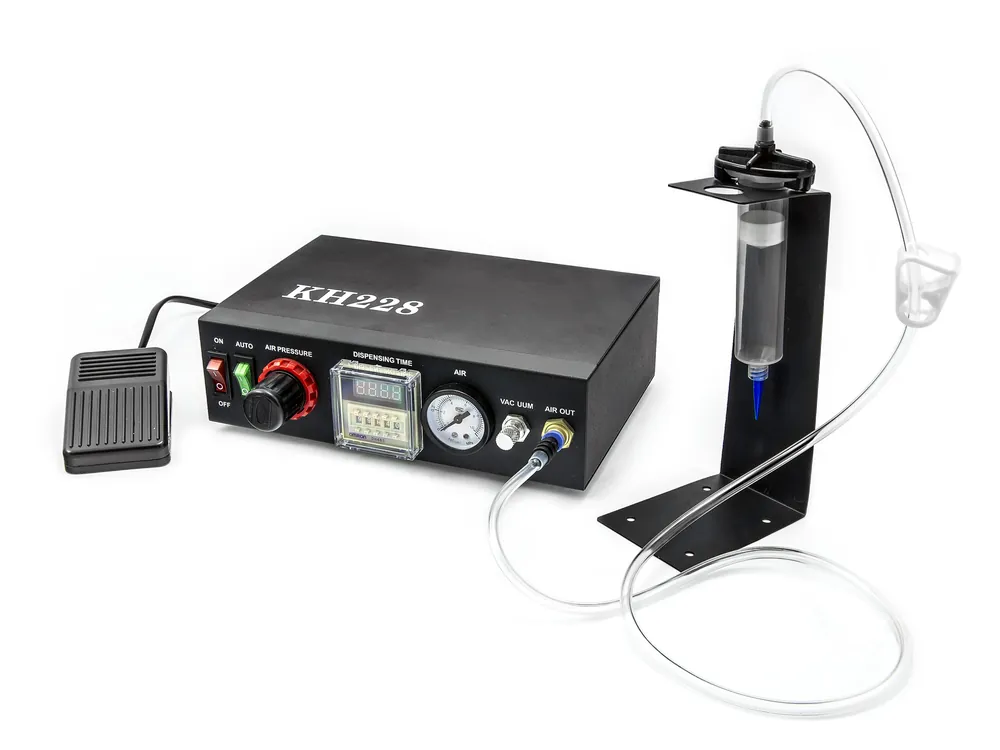

Precizní automatizovaný dispenzor kapalných přípravků jako je tavidlo pro pájení cínovými slitinami (flux pasta), lepidlo, maziva, stříbrná teplovodivá pasta, barva, inkoust, elektrolyt, epoxidová pryskyřice, lubrikanty, lepidla pod šroubky, SMT lepidla… Dávkované tekutiny mohou mít libovolnou viskozitu; nastavením tlaku a délky časového intervalu dosáhnete vždy požadovaného množství v jedné dávce.
K vytlačování je používán stlačený vzduch, jehož přívod je nutné přivést k ventilu na zadní straně přístroje. Kompresor není součástí dodávky; pokud máte k dipozici centrální rozvod stlačeného vzduchu o tlaku do 100 psi (cca 6,9 bar), můžete jej použít.
Dávkování se řídí nastavením dvou veličin – tlaku a časové konstanty. Tlak zvolíte otočným kolečkem isobarického ventilu. Časovou konstantu pro vytlačování tekutiny nastavíte kolečkem otočného časovače v rozmezí 0 až 5 sekund. Od dispenzoru typu CXG628 se liší nastavením času; u KH228 se interval nastavuje přímo v desetinách sekundy. Další rozdíl spočívá ve větším výběru přiložených injektorů (jehel). Sešlápnutím nožního pedálu systém vytlačí vždy přesně stejnou dávku tekutiny ze zásobníku přes nasazený nástavec. Balení obsahuje 9 různých injekčních nástavců různého průřezu a 3 kónické plastové výustky. Přepnutím přepínače AUTO/MAN do polohy MAN obejdete systém časování a k vytlačování tekutiny bude docházet kontinuálně po celou dobu sešlápnutí pedálu. K zajištění precizního a spojitého dávkování je po skončení vytlačení daného množství vždy automaticky vytvořen podtlak v přívodní hadici k zásobníku. Tím je eliminováno riziko odkapávání kapalného přípravku z aplikační jehly a zamezeno tvorbě kapek při jejím ústí.
Přesné časování s přesností na milisekundy spolu s přesně udržovaným tlakem zaručují vždy zcela přesně stejný objem odměřeného přípravku. Obsahem balení jsou dva plastové zásobníky s těsným pístem, které se díky bajonetovému upínacímu systému mohou při práci snadno a rychle zaměňovat.
Součásti balení: pedál, 2 zásobníky, 12 aplikačních jehel různých rozměrů
Vhodné kompresory
Metrážní hadice a další příslušenství
Možnost zakoupení dávkovacích jehel
Parametry
| Časový interval dávky | 0,01 s – 99 hod |
| Nastavení dávky | digitální (tlačítky) |
| Spínání dávkování | pedálem |
| Přívod stlačeného vzduchu | 10-100 psi (cca 0,7 6,9 bar) |
| Minimální objem jedné dávky | 0.01 ml |
| Objem dávkovacího zásobníku (stříkačky) | 30 ml |
| Rozměry (šířka – výška – hloubka) [mm] | 245-80-200 mm |
| Napájecí napětí | 230V/50Hz |
| Váha balení [kg]: | 2.55 kg |
Více parametrů
