Popis

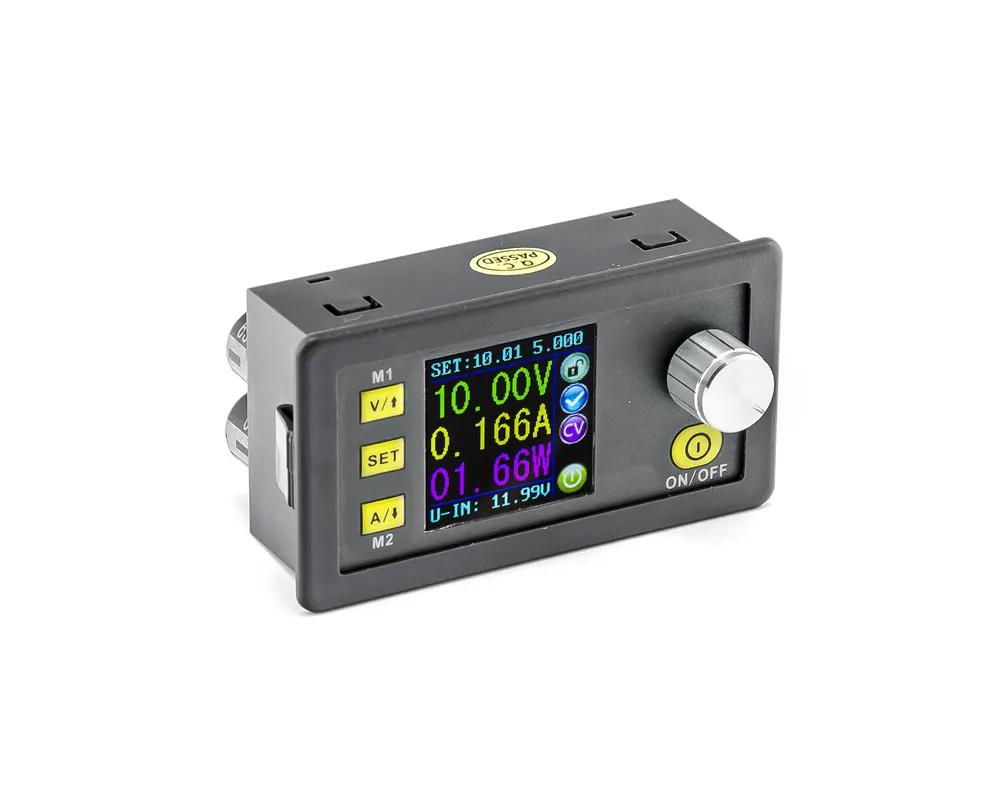

Panelový spínaný regulátor DPS5005 vhodný pro stavbu vlastních stejnosměrných zdrojů nebo pro instalaci do panelů například v dílnách či laboratořích. DPS5005 je defacto ovladatelný DC-DC měnič typu step-down, který pro svůj provoz potřebuje externí přívod stejnosměrného napájení od 6 do 55V a reguluje výstup dle potřeby: 0 – 50V 0 – 5A (maximálně vstupní napění – cca. 1V); max 250W.
Regulátor nabízí hned 3 nastavitelné ochrany: OVP – ochrana proti přepětí, OCP – ochrana proti nadproudu a OPP – ochrana proti překročení výkonu. Všechny tyto ochrany lze nastavit a při překročení těchto hodnot, dojde k automatickému odpojení napájení.
Regulátor disponuje barevným LCD displejem o velikosti 1.44″ a jednoduchým ovládáním pomocí 4 tlačítek a klikacího potenciometru, kterým se volí požadovaná hodnota. Na hlavním obrazovce se v horní části zobrazuje požadované napětí a proud, velkými číslicemi pak aktuální napětí, proud a příkon. Ve spodní části displeje je vykresleno aktuální vstupní napětí do DPS5005. To by mělo být vždy 1.1x vyšší než požadované výstupní.
Další obrazovkou je pak samotné nastavení. To obsahuje nastavení základních výstupních veličin – napětí a proudu, nastavení ochran OVP, OCP a OPP, nastavení jasu displeje a ukládání nastavení do jednotlivých maker (až 10). Dvě z těchto maker (M1 a M2) jsou rychle přístupná přímo z hlavní obrazovky. Nechybí ani zámek hodnot.
K tomuto spínanému zdroji doporučujeme pro externí napájení některý z našich průmyslových zdrojů.
Rozměry otvoru pro vestavbu: 76,8 x 39mm.
Parametry
| Laboratorní zdroj | |
|---|---|
| Druh zdroje | modulový (pro vestavbu) |
| Připojení k počítači | ne |
| Počet kanálů | 1 |
| Režim zdroje | CV (Constant Voltage)CC (Constant Current) |
| Měřidla | digitální |
| Rozlišení měřidla napětí (dílek) D= | 10 mV |
| Rozlišení měřidla proudu (dílek) D= | 1 mA |
| Přesnost měření napětí | 0,5 % |
| Přesnost měření proudu | ± 0,5 % |
| Hmotnost | 0.083 kg |
| Napájecí napětí | 6-55V DC |
| Rozměry (šířka – výška – hloubka) [mm] | 79-43-49 mm |
| Proud | 5 A |
| Napětí | 50 V |
| Váha balení [kg]: | 0.11 kg |
