Popis

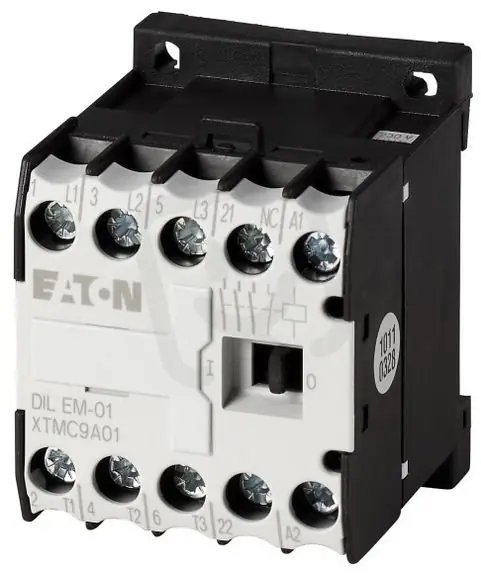

DILEM-01-G(48VDC) Malý stykač 4kW 3pól+1V 48V DC EATON 010496
Stykač DILEM-01-G(48VDC) od EATON (EAN: 4015080104964) je malý 3pólový stykač s 1 pomocným rozpínacím kontaktem, ovládaný na 48 V DC a není modulární.
Hlavní obvod se připojuje šroubově a umožňuje provozní výkon 4 kW (AC-3, 400 V) při proudu 9 A (AC-3) a 22 A (AC-1, 400 V); v režimu AC-4 dosahuje 3 kW / 6,6 A.
Kompaktní rozměry 45 × 54 × 58 mm a provozní napětí 24690 V AC usnadňují montáž do rozváděčů.
Proč si vybrat tento stykač?
- Kompaktní provedení vhodné pro instalace s omezeným prostoremmalý stykač.
- Určen pro spínání zátěže o výkonu 4 kW.
- Ovládání pomocí stejnosměrného napětí: 48 V DC (typ napájení: DC).
- Obsahuje 3 spínací kontakty a 0 rozpínacích kontaktů, vhodné pro třífázové spínání s pomocným polem.
- Modulární provedení: nenení navržen jako modulární prvek.
- Výrobce a typ: EATON, model DILEM-01-G (48VDC).
Interní název produktu
DILEM-01-G(48VDC) Malý stykač 4kW,1v
Podrobný popis produktuDILEM-01-G(48VDC)
Výkonový stykač, 3p+1R, 4kW/400V/AC3
Výkonový stykač,
Aplikace: Ministykače pro motory a ohmické zátěže, Výkonové stykače DILEM
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3
Popis: s Pomocný kontakt
Póly: 3-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 9 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 – 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 16 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 50 A, zakrytá: Ith= 40 A
Max. výkon pro třífázové motory, 50 – 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW
Max. výkon pro třífázové motory, 50 – 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW
Použitelný pro: DILE, Kontakty Ö = rozpínací kontakt: 1 rozpínací kontakt
Druh proudu AC/DC: DC ovládání
