Popis

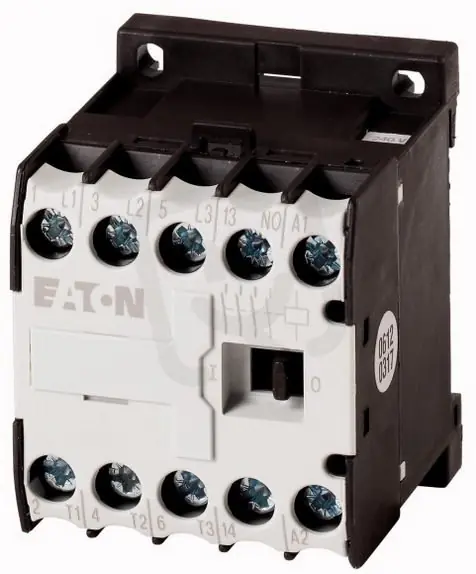

DILEM-10-EA(230V50HZ,240V60HZ) Malý stykač 4kW 3pól+1Z 230V/50HZ 240V/60HZ
DILEM-10-EA (EAN: 4015081879793) je malý stykač s ovládacím napětím 230 V/50 Hz a 240 V/60 Hz, určený pro spínací výkon 4 kW při AC3 (400 V) a provedením 3 póly + 1 pomocný spínací kontakt.
Má šroubové připojení hlavního obvodu, rozměry 45 × 52 × 58 mm (šířka × hloubka × výška), jmenovité proudy AC3 400 V: 9 A, AC1 400 V: 22 A (AC4 400 V: 6,6 A) a provozní napětí AC 50/60 Hz 24690 V; není modulární.
Proč si vybrat tento stykač?
- Tento přístroj je koncipován jako malý stykač, vhodný tam, kde jsou omezené montážní rozměry.
- Je dimenzován pro připojení zatížení do 4 kW, což ho činí vhodným pro menší motory a obvody.
- Disponuje 3 spínacími kontakty a 0 rozpínacích kontaktů, tedy třípólové spínání bez rozpínacích obvodů.
- Ovládací napětí je typu AC a řídící napětí je 230 V (50 Hz) / 240 V (60 Hz), kompatibilní s běžnými síťovými frekvencemi.
- Není navržen jako modulární typ (ne), takže má kompaktní, jednokusové provedení.
Interní název produktu
DILEM-10-EA(230V50HZ,240V60HZ) Malý styk
Podrobný popis produktuDILEM-10-EA(230V50HZ,240V60HZ)
Výkonový stykač, 3p+1S, 4kW/400V/AC3
Výkonový stykač,
Aplikace: Ministykače pro motory a ohmické zátěže, Výkonové stykače DILEM
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3
Popis: s Pomocný kontakt
Póly: 3-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 9 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 – 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 16 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 50 A, zakrytá: Ith= 40 A
Max. výkon pro třífázové motory, 50 – 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW
Max. výkon pro třífázové motory, 50 – 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW
Použitelný pro: DILEM, DILE, Kontakty S = spínací kontakt: 1 spínací kontakt
Druh proudu AC/DC: AC ovládání
