Popis

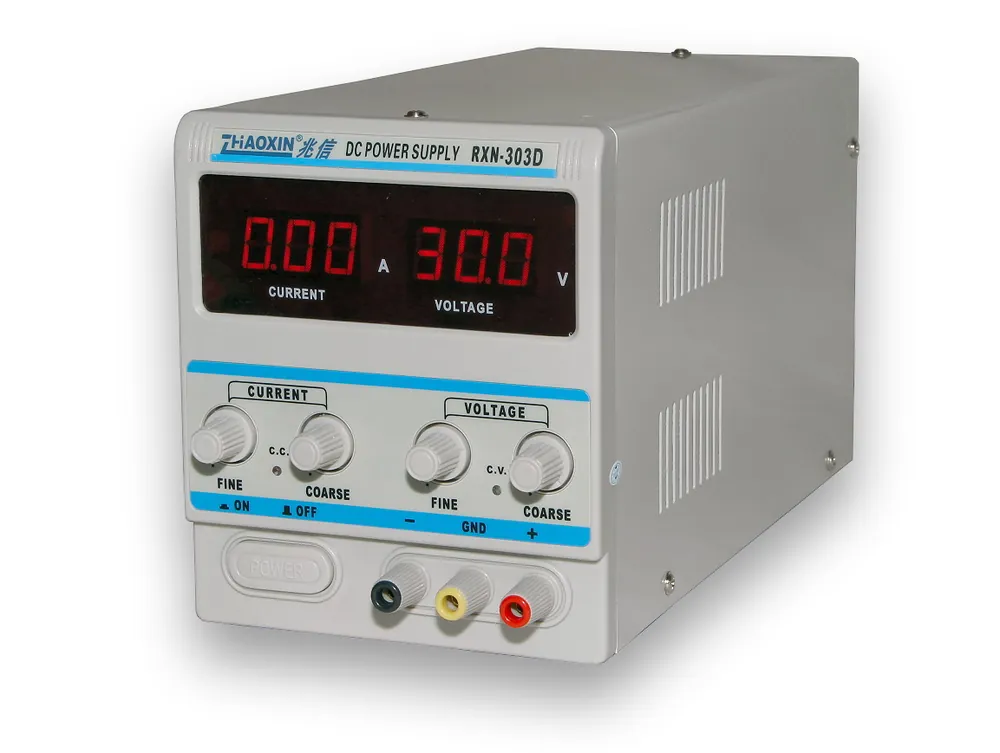

Regulovaný lineární jednokanálový stejnosměrný zdroj 0-30 V a 0-3 A s precizním nastavením stabilizovaných veličin pomocí čtyř potenciometrů. Aktuální napětí a proud je zobrazováno na dvou červeně podsvícených LED displejích umožňující současný odečet obou veličin. Zdroj umí pracovat v režimech CV i CC;
aktuální stav je indikován rozsvícením patřičných LED pod ukazateli proudu resp. napětí. Výstupy zdroje jsou galvanicky oddělené od zemnění. Zdroj je vybaven ochranou proti zkratu. Chlazení výkonového stabilizačního prvku zajišťuje ventilátor s výstupem na zadní straně šasi přístroje.
K preciznímu a plynulému nastavení omezení (stabilizace) proudu a napětí slouží celkem 4 potenciometry; vždy dva k nastavení jedné regulované veličiny. Jeden slouží k hrubému, druhý pak k jemnému nastavení.
Parametry
| Laboratorní zdroj | |
|---|---|
| Druh zdroje | lineární |
| Připojení k počítači | ne |
| Počet kanálů | 1 |
| Symetrické napájení | ne |
| Režim zdroje | CV (Constant Voltage)CC (Constant Current) |
| Měřidla | digitální |
| Rozlišení měřidla napětí (dílek) D= | 100 mV |
| Rozlišení měřidla proudu (dílek) D= | 10 mA |
| Přesnost měření napětí | ± 1 % |
| Přesnost měření proudu | ± 2 % |
| Galvanické oddělení od sítě | ano |
| Hmotnost | 3.3 kg |
| Napájecí napětí | 230V/50Hz |
| Rozměry (šířka – výška – hloubka) [mm] | 130-150-280 mm |
| Proud | 3 A |
| Napětí | 30 V |
| Váha balení [kg]: | 3.7 kg |
Více parametrů
