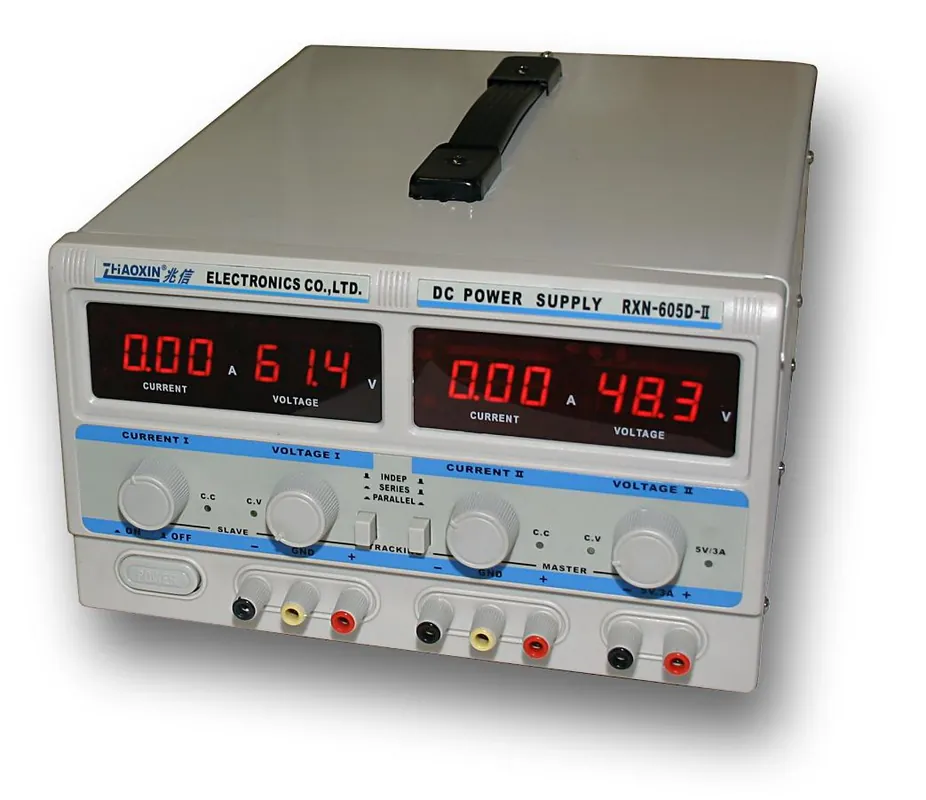

Dvojitý laboratorní zdroj RXN-605D-II – 2x60V/5A, 120V/5A, 60V/10A Objednat Nyní

Popis

Dvojnásobný lineární regulovaný zdroj 2×0-60V/5A navíc s nezávislým zdrojem 5V/3A pro napájení řídících nebo pomocných obvodů. Oba zdroje jsou ovládány zcela nezávisle a stejně nezávislé-tedy galvanicky oddělené jsou i jejich výstupy. Pro sériové nebo paralelní spojování výstupů je uvnitř zdroje skupina relé, ovládaných dvojicí přepínačů (viz obrázek).

Kombinací tlačítek budou propojeny patřičné svorky nutné pro konfigurace: paralelní (0-60V/10A), sériové (0-120V/5A) nebo symetrické napájení ±(0-60)V/5A. O dostatečně dimenzovaném transformátoru vypovídá celková hmotnost zdroje, která činí 13,4kg. Velký průřez plechů transformátoru a dva chladící ventilátory dovolují trvalý odběr maximálního udaného proudu při jakémkoli nastaveném výstupním napětí.
Zdroj umí pracovat v režimech CV i CC; aktuální stav je indikován rozsvícením patřičných LED pod ukazateli proudu resp. napětí. Výstupy zdroje jsou galvanicky oddělené od zemnění. Zdroj je vybaven ochranou proti zkratu. Chlazení výkonového stabilizačního prvku zajišťuje ventilátor s výstupem na zadní straně šasi přístroje. Pro přesné a pohodlné nastavení napětí jsou oba kanály zdroje vybaveny víceotáčkovým potenciometrem.
V režimech spřažení zdrojů – jak paralelním tak sériovém, jsou nastavovací potenciometry na levé části deaktivovány a o řízení přístroje se stará pravá „master“ část. Tím je zajištěn dokonalý souběh regulovaného napětí v režimu symetrického napájecího zdroje.
