Popis

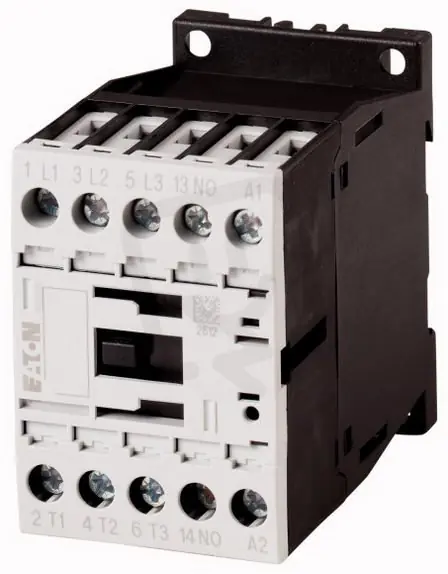

Eaton 276690 Výkonový stykač 9A/4kW AC-3,22A AC-1,1Z,Uc=230V/50HZ,240V/60HZ
Eaton 276690 (EAN: 4015082766900) je výkonový stykač s řízením střídavým napětím (AC), určený pro řídicí napětí 230 V/50 Hz a 240 V/60 Hz a provozní napěťový rozsah 24690 V AC, není modulární.
Obsahuje 3 spínací kontakty a 1 pomocný spínací kontakt, hlavní obvod se připojuje šroubově; jmenovitý provozní proud AC-3 (400 V) je 9 A (AC-1: 22 A), provozní výkon AC-3 (400 V) 4 kW a pro AC-4 (400 V) 6 A / 2,5 kW.
Rozměry zařízení jsou 45 mm šířka × 75 mm hloubka × 68 mm výška.
Proč si vybrat tento výkonový stykač?
- Má jmenovitý proud 9 A, vhodný pro řízení menších zátěží.
- Pro režim AC-3 je udán výkon 4 kW, vhodný pro spínání motorových zátěží v tomto rozsahu.
- Ovládá se pomocí střídavého napětí (AC).
- Cívka je dimenzována na 230 V AC (50 Hz) / 240 V AC (60 Hz), kompatibilní s běžnými napájecími soustavami.
- Nabízí 3 spínací kontakty a je bez rozpínacích kontaktů.
- Jedná se o nemodulární provedení, určené pro standardní montážní uspořádání.
Interní název produktu
DILM9-10(230V50HZ) Stykač 9A/4kW,1Z
Podrobný popis produktuDILM9-10(230V50HZ,240V60HZ)
Výkonový stykač, 3p+1S, 4kW/400V/AC3
Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3
Póly: 3-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 9 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 – 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 18 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 50 A, zakrytá: Ith= 45 A
Max. výkon pro třífázové motory, 50 – 60 Hz AC-3 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4.5 kW
Max. výkon pro třífázové motory, 50 – 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 2.5 kW, 660 V 690 V: P= 3.6 kW
Lze kombinovat s pomocným kontaktem: DILM32-XHI.., DILA-XHI(V).., Kontakty S = spínací kontakt: 1 spínací kontakt
Poznámky: Spínací prvky podle EN 50012.
Druh proudu AC/DC: AC ovládání
