Popis

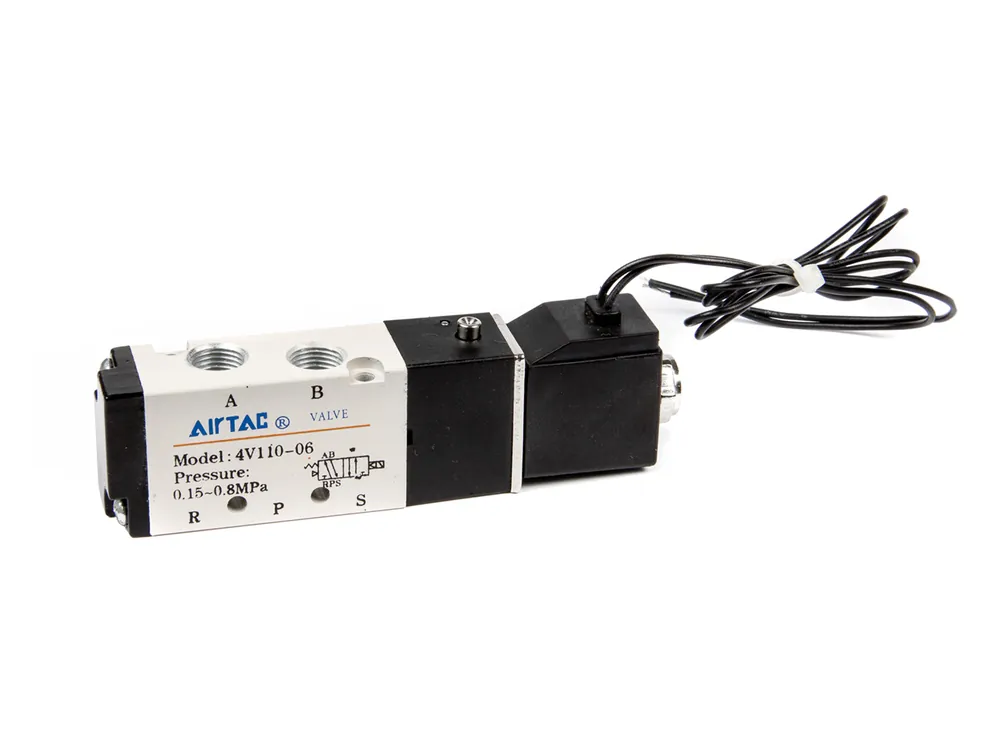

Elektricky řízený monostabilní solenoidový ventil 5/2 slouží k ovládání pneumatických válců a ventilů v dávkovačích kapalin, cnc frézách, obráběcích strojích, ve výrobních a dávkovacích linkách a systémech za pomocí elektromagnetické ovládací cívky DC 24V a rozvodu vzduchu.
Elektricky ovládaný pěticestný ventil s dvěma polohami má jeden hlavní vstup (P), který slouží k distribuci vzduchu mezi výstupy A a B. Vstup označen písmenem P rozvádí vzduch do výstupu A či B, v defaultní poloze, kdy není ventil ovládán (ovládací cívka bez napětí) proudí vzduch skrze přívod P do výstupu A, po přepnutí ventilu je vstup A vypnut a vzduch prochází skrze výstup B. Zbylé dva výstupy označeny jako R a S jsou odfuky, které slouží k upouštění přetlaku vzduchu či pro regulaci tlaku vzduchu po připojení škrtícího ventilu. V praxi je pak možné například nastavit pomocí odfuku a škrtícího ventilu rychlost posuvu pneumatického pístu v dávkovači kapalin. Ovládání ventilu pracuje s DC napětím 24V a odběrem cca. 0,1A. Vstup pro napájení ventilu je realizován vodiči s volnými konci o průřezu 0,35mm a délce 20cm.
Všechny vstupy a výstupy mají koncovku G 1/8″ s vnitřním závitem.
Parametry:
Materiál: hliník
Ovládání: 24V DC / 2,5W
Průchod vzduchu: max 1,5Mpa 15Bar
Vstup/výstup: G 1/8″
Pracovní teplota: -20 až 70
Max. rychlost přepínání A/B – 5cyklů/sekunda
Rozměry: 100x30x18mm (DxVxŠ)
Hmotnost: 110g
Parametry
| Váha balení [kg]: | 0.12 kg |
