Popis

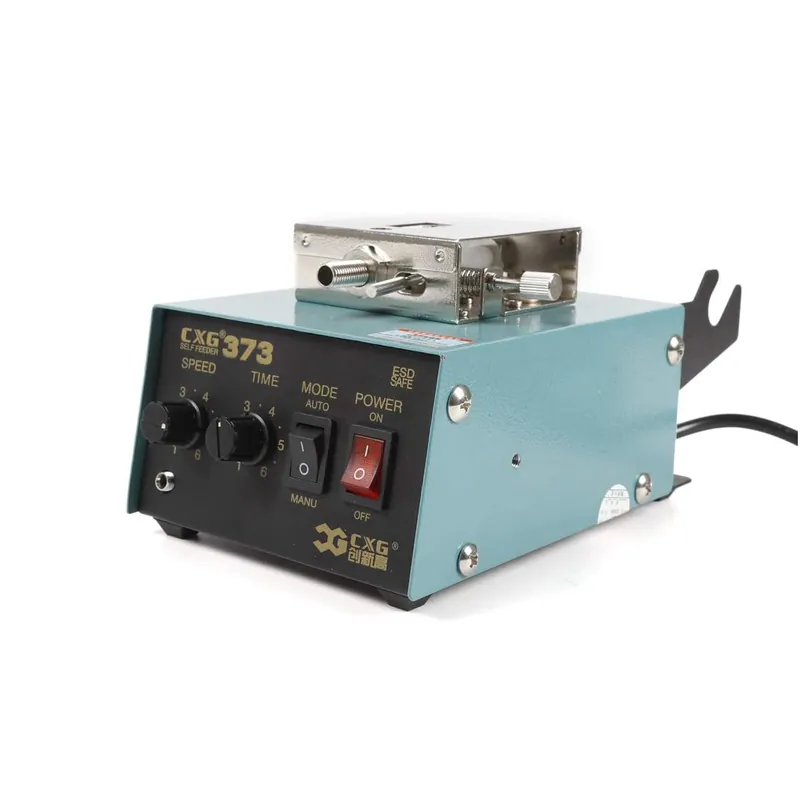

Automatizovaný mechanický systém dávkování trubičkového cínu k hrotu mikropájky. CXG 373
Motorizovaný převod s ozubenými koly si sám odmotává cín z cívky, která se uchycuje do integrovaného držáku v těle přístroje, a sune jej skrze silikonový bovden až přímo ke špičce hrotu mikropájky. Rychlost podávání cínu je nastavitelná potenciometrem od 0.5 do 2mm/s. Stanice umí automaticky dávkovat cín – kromě rychlosti můžete potenciometrem nastavit i délku časového intervalu posuvu cínu – až 7s.
Dávkování cínu spustíte přiloženým nožním pedálem a to buď v režimu dávky (nezáleží na tom, jak dlouho bude pedál sepnut – odvine se vždy pouze stanovené množství cínu) nebo v manuálním režimu, kdy je cín podáván tak dlouho, dokud je pedál sepnutý. Po uvolnění pedálu nebo ukončení nastavené dávky je vždy automaticky sepnut zpětný chod, který cín vtáhne o cca 3mm zpět, aby nepřekážel v pracovní oblasti hrotu mikropájky.
Průměr trubičkového cínu, který umí podávací mechanismus zpracovávat, je primárně 1 mm. Vkládat lze i trubičkový cín o průměru 0.7-1,2mm. Délka podávacího bowdenu je 82 cm.
Díky použití tohoto přístroje má obsluha volné ruce, které pak mohou lépe manipulovat s pájeným předmětem. Vhodné k automatizování procesu pájení na výrobních linkách.
Pokud to aplikace vyžaduje a k pájení potřebujete obě ruce, můžete využít držák, který se uchycuje k šasi podavače pro permanentní uchycení pájecího pera. Držák je součástí balení a je snadno instalovatelný díky ručnímu šroubu.
Pájecí pero viz obrázek níže není součástí dodávky.Parametry
| Automatický podavač cínu | |
|---|---|
| Průměr trubičkového cínu | 0.7 – 1.2 mm |
| Maximální šíře cívky s cínem | 90 mm |
| Průměr trnu | 16 mm |
| Podávací délka (délka bovdenu) | 81 cm |
| Rychlost posunu | 0.5 – 2 mm/s |
| Nastavitelný časový interval pro posuv | 0 – 7 s |
| Ovládání posunu | Nožní pedál |
| Hmotnost | 1.6 kg |
| Rozměry (šířka – výška – hloubka) [mm] | 107-106-215 mm |
| Napájecí napětí | 230V/50Hz |
| Váha balení [kg]: | 2.37 kg |
