Popis

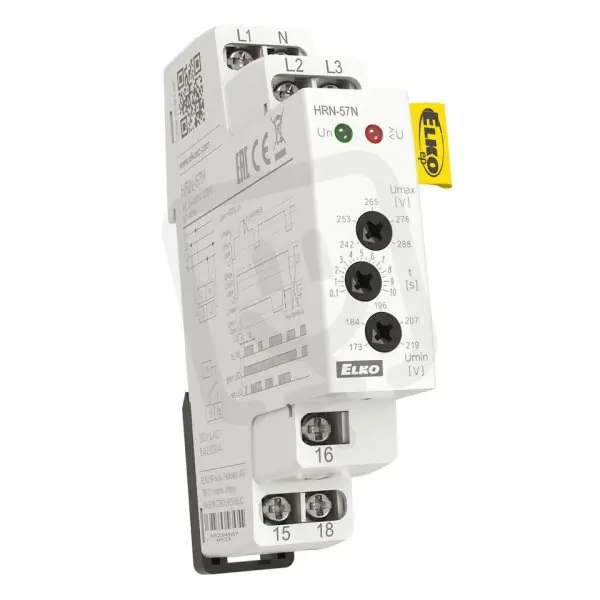

Hlídací napěťové relé, 3 fáze HRN-57N ELKO EP 8595188137249
Hlídací napěťové relé HRN-57N ELKO EP (EAN 8595188137249) sleduje třífázové napětí a pracuje na řídícím napájecím střídavém napětí 400 V (AC 50/60 Hz).
Má elektrické připojení přes sponu, disponuje 1 spínacím, 1 rozpínacím a 1 přepínacím kontaktem a jeho rozměry jsou 90 × 64 × 17,6 mm (výška × hloubka × šířka).
Proč si vybrat toto napěťové relé?
- Relé je určeno pro řídicí střídavé napětí 400 V (50 Hz).
- Podporuje také řídicí střídavé napětí 400 V (60 Hz).
- Pro stejnosměrné řízení je uvedeno napětí 0 V.
- Elektrické připojení je realizováno pomocí spony.
- Relé disponuje 1 spínacím kontaktem, 1 rozpínacím kontaktem a 1 přepínacím kontaktem.
Interní název produktu
HRN-57N
Podrobný popis produktuHRN-57N
Relé pro hlídání napětí v rozvaděči (ochrana přístrojů a zařízení) monitoruje velikost napětí v 3-fázové síti.
POPIS
Nehlídá sled fází.
Napájení přístroje se provádí z hlídaného napětí.
Pevná prodleva T1 (500ms) a nastavitelná prodleva T2 (0.110 s) pro eliminaci krátkodobých výpadků a špiček.
Pokud napájecí napětí poklesne pod 60 % Un (UOFF spodní úroveň) dojde k okamžitému rozepnutí relé bez uplatnění zpoždění.
Možnost nastavení horní a dolní hranici napětí, při které kontakt výstupního relé vypne.
Napěťové relé ve dvou provedeních:
HRN-57: napájeno ze všech fází, tzn. že funkce relé je zachována i při výpadku jedné z fází
HRN-57N: napájeno z L1-N, tzn. že relé hlídá i po přerušení nulového vodiče
Chybový stav je indikován LED a rozepnutím výstupního kontaktu relé.
TECHNICKÉ PARAMETRY
napájecí a hlídané napětí
HRN-57: 3 x 400 V
HRN-57N: 3 x 400 V/ 230 V
horní úroveň (Umax): 105125% hlídaného napětí
spodní úroveň (Umin): 7595% hlídaného napětí
výstupní kontakt: 1x přepínací 8 A/250 V AC1 (AgNi, 2500 VA)
