Popis

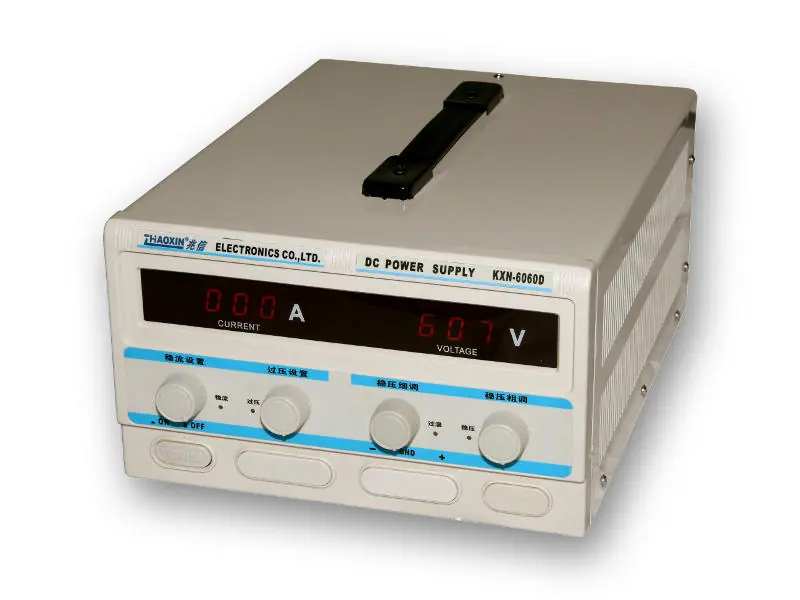

Laboratorní zdroj s výkonem 3,6kW pro náročné laboratorní aplikace. 6060D je spínaný laboratorní zdroj 60V/60A s digitálními měřidly obou veličin, signalizací omezení proudu a ochranami OVP (Over Voltage Protection), OCP (Over Current Protection, OHP (Over Heat Protection).
Jedná se o pulzní zdroj a není tedy zdaleka tak těžký jako ostatní zdroje stejného výkonu osazené klasickým transformátorem; značnou část hmotnosti tvoří robustní chladiče, umístěné uvnitř zdroje. Dalšími příznivými argumenty pro pulsní zdroj je nižší tepelná výkonová ztráta a v porovnání s lineárními zdroji mnohem rychlejší odezva, tedy vysoká stabilita výstupního napětí. Naopak nemusí být vhodný pro napájení aplikací citlivých na rušení jako jsou výkonové radiostanicezde doporučujeme nasadit zdroje transformátorové.
Z důvodu bezpečnosti nemá zdroj standardní vývody regulovaného napětí na čelní straně. Zátěž je nutné připojit na robustní zlacené šroubované přípojné body na zadní straně zdroje. Pro velký příkon zdroje je rovněž zařízení vybaveno vlastním dvojitým jističem, jak je patrné z ilustrativních fotek. Přístroj je vybaven aktivním chlazením v podobě ventilátoru s velkými lopatkami, jehož otáčky jsou dynamicky řízeny podle teploty stabilizačních spínacích prvků.
Parametry
| Laboratorní zdroj | |
|---|---|
| Druh zdroje | spínaný |
| Připojení k počítači | ne |
| Počet kanálů | 1 |
| Symetrické napájení | ne |
| Režim zdroje | CV (Constant Voltage)CC (Constant Current) |
| Měřidla | digitální |
| Rozlišení měřidla napětí (dílek) D= | 100 mV |
| Rozlišení měřidla proudu (dílek) D= | 100 mA |
| Přesnost měření napětí | ± 1 % |
| Přesnost měření proudu | ± 1 % |
| Zvlnění napětí | < 0,5% Vout |
| Galvanické oddělení od sítě | ano |
| Izolační odpor | 20M |
| Pracovní teplota | -20°C až 50°C |
| Hmotnost | 8 kg |
| Napájecí napětí | 230V/50Hz |
| Rozměry (šířka – výška – hloubka) [mm] | 260-160-380 mm |
| Proud | 60 A |
| Napětí | 60 V |
| Váha balení [kg]: | 8.8 kg |
Více parametrů
