Popis

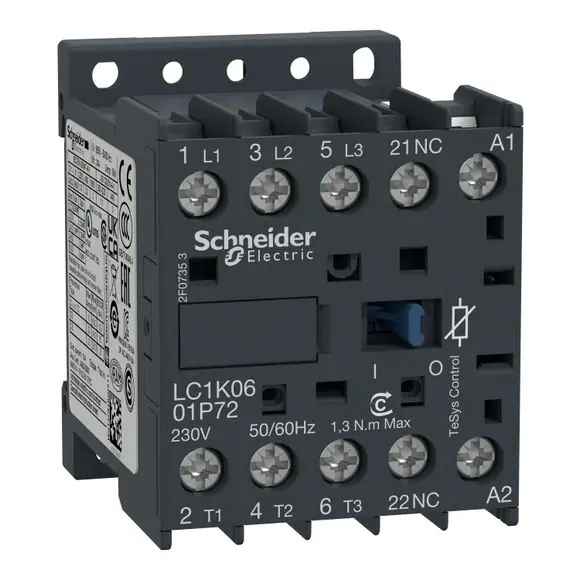

| řada | TeSys |
|---|---|
| typ produktu nebo součásti | Stykač |
| Krátký název zařízení | LC1K |
| použití zařízení | Ovládání |
| použití stykače | Ovládání motoru |
| kategorie použití | AC-3 AC-3e AC-4 |
|---|---|
| popis pólů | 3P |
| složení sílových kontaktů pólu | 3 Z |
| [Ue] jmenovité pracovní napětí | Výkonový obvod: <= 690 V AC <= 400 Hz Signalizační obvod: <= 690 V AC <= 400 Hz |
| [Ie] jmenovitý pracovní proud | 6 A (at <60 °C) at <= 440 V AC AC-3 for výkonový obvod 6 A (at <60 °C) at <= 440 V AC AC-3e for výkonový obvod |
| typ ovládacího obvodu | AC při 50/60 Hz |
| [Uc] napětí ovládacího obvodu | 230 V AC 50/60 Hz |
| výkon motoru (kW) | 1,5 kW při 220…230 V AC 50/60 Hz AC-3 2,2 kW při 380…415 V AC 50/60 Hz AC-3 3 kW při 440/690 V AC 50/60 Hz AC-3 1,5 kW při 220…230 V AC 50/60 Hz AC-3e 2,2 kW při 380…415 V AC 50/60 Hz AC-3e 3 kW při 440/690 V AC 50/60 Hz AC-3e 1,5 kW při 220…230 V AC 50/60 Hz AC-4 2,2 kW při 380…415 V AC 50/60 Hz AC-4 3 kW při 440/690 V AC 50/60 Hz AC-4 |
| Složení pomocného kontaktu | 1 V |
| [Uimp] jmenovité impulzní výdržné napětí | 8 kV |
| kategorie přepětí | III |
| [Ith] jmenovitý tepelný proud | 20 A (at 60 °C) for výkonový obvod 10 A (at 50 °C) for signalizační obvod |
| Irms jmen.zapínací proud | 110 A AC for výkonový obvod conforming to IEC 60947 110 A AC for signalizační obvod conforming to IEC 60947 |
| jmenovitá vypínací schopnost | 110 A at 220…230 V conforming to IEC 60947 110 A at 380…400 V conforming to IEC 60947 110 A at 415 V conforming to IEC 60947 110 A at 440 V conforming to IEC 60947 80 A at 500 V conforming to IEC 60947 70 A at 660…690 V conforming to IEC 60947 |
| [Icw] jmenovitý krátkodobý výdržný proud | 90 A 50 °C – 1 s for výkonový obvod 85 A 50 °C – 5 s for výkonový obvod 80 A 50 °C – 10 s for výkonový obvod 60 A 50 °C – 30 s for výkonový obvod 45 A 50 °C – 1 min for výkonový obvod 40 A 50 °C – 3 min for výkonový obvod 20 A 50 °C ->= 15 min for výkonový obvod 80 A – 1 s for signalizační obvod 90 A – 500 ms for signalizační obvod 110 A – 100 ms for signalizační obvod |
| jmenovitý proud pojistky | 25 A gG at <= 440 V for výkonový obvod 25 A aM for výkonový obvod 10 A gG for signalizační obvod conforming to IEC 60947 10 A gG for signalizační obvod conforming to VDE 0660 |
| průměrná impedance | 3 m – Ith 20 A 50 Hz for výkonový obvod |
| [Ui] jmenovité izolační napětí | Výkonový obvod: 600 V podle UL 508 Výkonový obvod: 690 V podle IEC 60947-4-1 Signalizační obvod: 690 V podle IEC 60947-4-1 Signalizační obvod: 690 V podle IEC 60947-5-1 Signalizační obvod: 600 V podle UL 508 Výkonový obvod: 600 V podle CSA C22.2 č. 14 Signalizační obvod: 600 V podle CSA C22.2 č. 14 |
| izolační odpor | 10 M for signalizační obvod |
| spotřeba při přítahu (VA) | 30 VA (at 20 °C) |
| přídržný příkon ve VA | 4,5 VA (at 20 °C) |
| tepelné ztráty | 1,3 W |
| meze napětí ovl. obvodu | Provozní: 0,8…1,15 Uc (at <50 °C) Odpadnutí:>= 0,20 Uc (at <50 °C) |
| připojení – svorky | Šroubové svorky 1 kabel(y) 1,54 mm²pevný Šroubové svorky 1 kabel(y) 0,754 mm²ohebný bez kabelové koncovky Šroubové svorky 1 kabel(y) 0,342,5 mm²ohebný s kabelovou koncovkou Šroubové svorky 2 kabel(y) 1,54 mm²pevný Šroubové svorky 2 kabel(y) 0,754 mm²ohebný bez kabelové koncovky Šroubové svorky 2 kabel(y) 0,341,5 mm²ohebný s kabelovou koncovkou |
| maximální provozní rychlost | 3600 cyk/h |
| provedení cívky | S integrovaným odrušovacím zařízením |
| typ pomocných kontaktů | typ bez čas. zpoždění (mžikový) 1 V |
| frekvence signalizačního obvodu | <= 400 Hz |
| minimální spínací proud | 5 mA for signalizační obvod |
| minimální spínané napětí | 17 V for signalizační obvod |
| upevnění | Deska Lišta |
| kroutící moment | 0,81,3 N.m – na šroubové svorky Philips č. 2 0,81,3 N.m – na šroubové svorky plochý Ø 6 mm |
| provozní doba | 10…20 ms vypnutí napájení cívky a rozpojení 1Z 10…20 ms zapnutí napájení cívky a sepnutí 1Z |
| úroveň bezpečnosti a spolehlivosti | B10d = 1369863 cykly stykač s jmenovitým zatížením podle EN/ISO 13849-1 B10d = 20000000 cykly stykač s mechanickým zatížením podle EN/ISO 13849-1 |
| nepřekrývající se délka | 0,5 mm |
| mechanická životnost | 10 Mcyklů |
| elektrická životnost | 1,3 Mcyklů 6 A AC-3 při Ue <= 440 V 1,3 Mcyklů 6 A AC-3e při Ue <= 440 V 0,05 Mcyklů 36 A AC-4 při Ue <= 440 V |
| mechanická robustnost | Rázy stykač sepnut, na ose X: 10 Gn po dobu 11 ms podle IEC 60068-2-27 Rázy stykač sepnut, na ose Y: 15 Gn po dobu 11 ms podle IEC 60068-2-27 Rázy stykač sepnut, na ose Z: 15 Gn po dobu 11 ms podle IEC 60068-2-27 Rázy stykač vypnut, na ose X: 6 Gn po dobu 11 ms podle IEC 60068-2-27 Rázy stykač vypnut, na ose Y: 10 Gn po dobu 11 ms podle IEC 60068-2-27 Rázy stykač vypnut, na ose Z: 10 Gn po dobu 11 ms podle IEC 60068-2-27 Vibrace stykač sepnut: 4 Gn, 5…300 Hz podle IEC 60068-2-6 Vibrace stykač vypnut: 2 Gn, 5…300 Hz podle IEC 60068-2-6 |
| výška | 58 mm |
| šířka | 45 mm |
| hloubka | 57 mm |
| hmotnost přístroje | 0,18 kg |
| standardy | EN/IEC 60947-4-1 GB / T 14048.4 UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-4-1 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ |
|---|---|
| certifikace výrobků | Schéma CB CCC UL CSA EAC CE UKCA |
| stupeň krytí IP | IP2x podle VDE 0106 |
| Použití ochrany | TC podle IEC 60068 TC podle DIN 50016 |
| teplota okolí pro uskladnění | -5080 °C |
| pracovní nadmořská výška | 2000 m ne |
| odolný proti působení plamene | V1 podle UL 94 Požadavek 2 podle NF F 16-101 Požadavek 2 podle NF F 16-102 |
