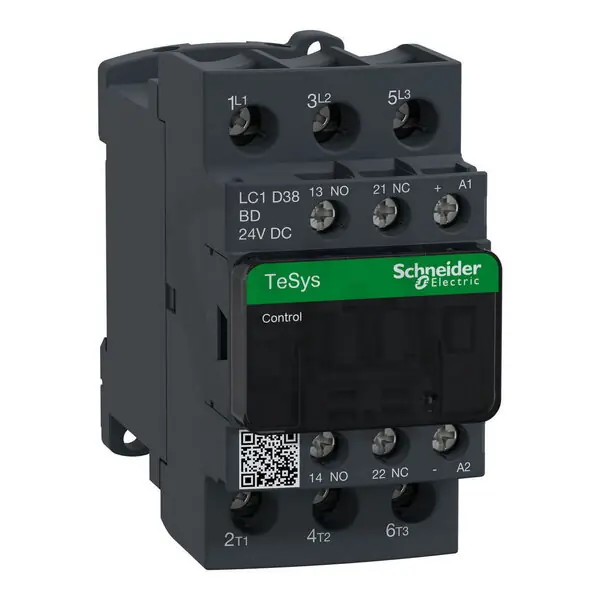

Schneider LC1D38BD Stykač 38A 1’Z‘ +1’V‘ 24V DC
Schneider LC1D38BD stykač z řady TeSys (LC1D), EAN 3389110359671, s cívkou 24 V DC.
Má 3 spínací kontakty a 1 pomocný spínací + 1 pomocný rozpínací kontakt, hlavní provozní proudy AC-3 38 A (výkon 18,5 kW), AC-1 50 A a AC-4 18 A / 7,5 kW.
Rozměry 45 × 85 × 101 mm, šroubové připojení hlavního obvodu a není modulární.
Proč si vybrat tento stykač?
- Má jmenovitý proud 38 A, vhodný pro spínání běžných elektrických obvodů.
- Je určeno pro ovládací napětí 24 V DC, tedy pro DC řízení.
- Patří do produktové řady TeSys (LC1D), což zjednodušuje výběr náhradních dílů a kompatibilitu.
- Disponuje 3 spínacími kontakty a 0 rozpínacími kontakty, tedy převládá spínací konfigurace.
- Jde o nemodulární provedení, nikoli modulární typ.
Interní název produktu
LC1D38BD St.38A 1Z +1V 24V DC
Podrobný popis produktuTeSys D stykač, 3P (3Z), pro aplikace ovládání motoru do 38 A/690 V AC-3 (18.5kW@400V). Poskytuje cívku 24 V DC s odrušovacím modulem, 1 Z + 1 V vestavěnými pomocnými kontakty (v zrcadlové certifikaci), připojení šroubovými svorkami. Pro provozní rychlosti do 3 600 cyklů/hod. a prostředí až do 60 °C zajišťuje vysokou spolehlivost a odolnost. Kompaktní (šířka 45 mm), montáž na lištu DIN nebo upevnění šroubem. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).
