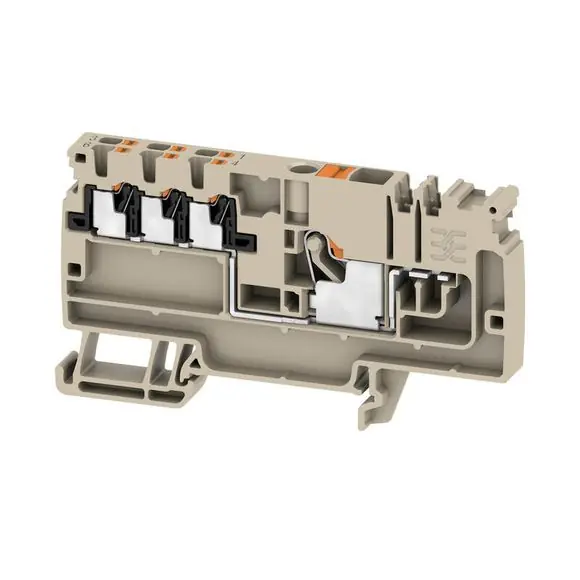

Nízká Cena AAP11 6/6X1,5 LO-LI RO

Popis

Rozměry a hmotnosti

Hloubka47 mmHloubka (v palcích)1,85 inchHloubka včerně DIN lišty48 mmVýška85,5 mmVýška (v palcích)3,366 inchŠířka8,1 mmŠířka (v palcích)0,319 inchČistá hmotnost19,789 g

Teploty

Skladovací teplota-25 °C…55 °C Okolní teplota-60 °C85 °C Trvalá provozní teplota, min.-60 °CTrvalá provozní teplota, max.130 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHSV souladu bez výjimky REACH SVHCNe SVHC nad 0,1 wt% Uhlíková stopa výrobku

Kolébka k bráně:

0.286 kg CO2 eq.

Údaje materiálu

Základní materiálWemid BarevnýTmavě béžová Barva provozních prvkůOranžová Klasifikace hořlavosti UL 94V-0

Údaje hodnocení IECEx/ATEX

Značení EN 60079-7Ex ec II C Gc Ex 2014/34/EU značkaII 2 G D

Specifikace systému

Nutná koncová deskaAno Počet potenciálů1 Počet úrovní1 Počet svěrných bodů na úroveň7 Počet pólů na řadu1 Úrovně propojené interněNe PE připojeníNe Nosná lištaTS 35 N-funkceNe PE funkceNe Funkce PENNe

Další technická data

Návod k instalaciNosná lišta Otevřené stranypravá Typ montážeTS 35 Typ upevněníPříchytka Verze testovaná ve výbušném prostředíAno

Vodiče k upevnění (další připojení)

Délka odizolování, další připojení8 mmJmenovitý proud, další připojení17,5 AJmenovitý průřez, další připojení1,5 mm²Počet připojení, další připojení6 Průřez připojeného vodiče, pevné jádro, další připojení, max.1,5 mm²Průřez připojeného vodiče, pevné jádro, další připojení, min.0,5 mm²Průřez připojeného vodiče, pružný, další připojení, max.1,5 mm²Průřez připojeného vodiče, více jader, další připojení, max.1,5 mm²Průřez připojeného vodiče, více jader, další připojení, min.0,5 mm²Průřez vodiče, pružný plus plastová manžeta DIN 46228/1, další připojení, max.1,5 mm²Průřez vodiče, pružný plus plastová manžeta DIN 46228/1, další připojení, min.0,5 mm²Průřez vodiče, pružný, další připojení, min.0,5 mm²Rozsah sevření, další připojení, max.1,5 mm²Rozsah sevření, další připojení, min.0,14 mm²Směr připojení další připojenívrchol Typ připojení, další připojeníPUSH IN Velikost spínače, další připojení0,4 x 2,0 mm

Vodiče k upevnění svorkou (jmenovité připojení)

Dvojdutinka, max.1,5 mm²Dvojdutinka, max.0,5 mm²Délka odizolování12 mmDélka tubusu pro dvojitou koncovku

Délka tubusu:

min.:

10 mm

max.:

12 mm

Průřez připojení vodiče:

jmen.:

0,5 mm²

Délka tubusu:

min.:

10 mm

max.:

18 mm

Průřez připojení vodiče:

jmen.:

0,75 mm²

Délka tubusu:

min.:

12 mm

max.:

18 mm

Průřez připojení vodiče:

min.:

1 mm²

max.:

1,5 mm²

Délka tubusu pro vodičovou koncovku bez plastové objímky DIN 46228/1

Délka tubusu:

jmen.:

10 mm

Průřez připojení vodiče:

min.:

0,5 mm²

max.:

1 mm²

Délka tubusu:

min.:

10 mm

Průřez připojení vodiče:

min.:

1,5 mm²

max.:

2,5 mm²

Délka tubusu:

min.:

12 mm

max.:

18 mm

Průřez připojení vodiče:

jmen.:

4 mm²

Délka tubusu:

min.:

10 mm

max.:

18 mm

Průřez připojení vodiče:

min.:

6 mm²

max.:

10 mm²

Délka tubusu pro vodičovou koncovku s plastovou objímkou DIN 46228/4

Délka tubusu:

min.:

10 mm

max.:

12 mm

Průřez připojení vodiče:

min.:

0,5 mm²

max.:

1 mm²
