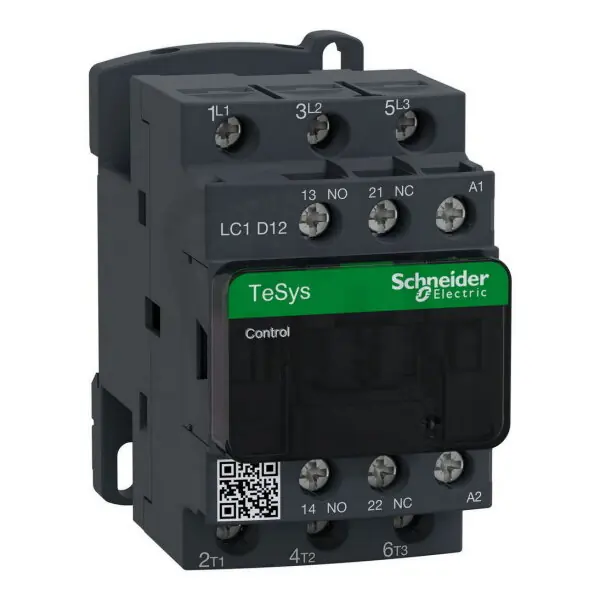

Schneider LC1D12B7 Stykač 12A 1’Z‘ +1’V‘ 24V 50/60Hz
Schneider LC1D12B7 ze série TeSys LC1D je stykač s cívkou na 24 V AC (50/60 Hz), určený pro provozní napětí 440 V AC a proudy 12 A (AC-3) / 25 A (AC-1).
Obsahuje 3 hlavní spínací kontakty, pomocné 1×spínací + 1×rozpínací, má šroubové připojení, rozměry 45×77×86 mm, spínací výkon 5,5 kW (AC-3 400 V) a EAN 3389110349160.
Proč si vybrat tento stykač?
- Jmenovitý spínací proud je 12 A, vhodný pro středně zatížené obvody.
- Disponuje pomocnými kontakty v konfiguraci 1’Z‘ + 1’V‘ (1 zavírací + 1 vypínací) pro signalizaci nebo řízení pomocných obvodů.
- Hlavní spínací obvod obsahuje 3 spínací kontakty, které zajišťují třífázové přepínání napájení.
- Produkt neobsahuje rozpínací kontakty (0 rozpínacích kontaktů), což je třeba zohlednit při návrhu bezpečnostních obvodů.
- Ovládací napětí je střídavé (AC) a řídicí napájení je konkrétně 24 V AC (50/60 Hz), běžné pro průmyslové řídicí systémy.
- Patří do řady TeSys LC1D a není v modulárním provedení, takže je určeno pro klasické montážní aplikace.
Interní název produktu
LC1D12B7 St.12A 1Z +1V 24V
Podrobný popis produktuTeSys D stykač – 3P (3Z) – pro aplikace ovládání motoru do 12 A/690 V AC -3 (5.5kW@400V). Poskytuje cívku 24 V 50/60 Hz, 1 Z + 1 V vestavěné pomocné kontakty (v zrcadlové certifikaci NC), připojení šroubovými svorkami. Pro provozní rychlosti do 3 600 cyklů/hod. a prostředí až do 60 °C zajišťuje vysokou spolehlivost a odolnost. Kompaktní (šířka 45 mm), montáž na lištu DIN nebo upevnění šroubem. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).
