Popis

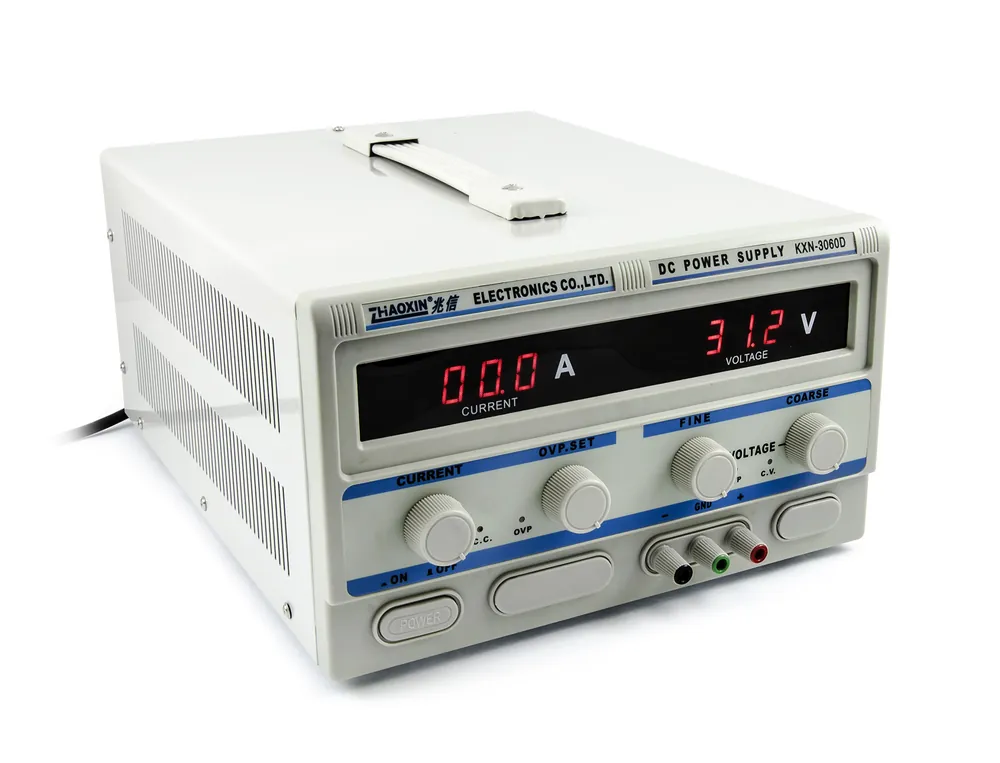

Laboratorní zdroj pro aplikace s velkým proudovým odběrem. 3060D je spínaný laboratorní zdroj 30V/60A s digitálními měřidly obou veličin, signalizací omezení proudu a ochranami OVP (Over Voltage Protection), OCP (Over Current Protection, OHP (Over Heat Protection).
Jedná se o pulzní zdroj a není tedy zdaleka tak těžký jako ostatní zdroje stejného výkonu osazené klasickým transformátorem; značnou část hmotnosti tvoří robustní chladiče, umístěné uvnitř zdroje. Dalšími příznivými argumenty pro pulsní zdroj je nižší tepelná výkonová ztráta a v porovnání s lineárními zdroji mnohem rychlejší odezva, tedy vysoká stabilita výstupního napětí.
Zdroj disponuje vývodem regulovaného napětí na čelní straně, ty ale slouží pouze pro připojení aplikací s malým odběrem nebo pro připojení měřících přístrojů. Velkou proudovou zátěž je nutné připojit na robustní zlacené šroubované přípojné body na zadní straně zdroje. Přístroj je vybaven aktivním chlazením v podobě dvou ventilátorů, jejichž otáčky jsou dynamicky řízeny podle teploty stabilizačních spínacích prvků.
Parametry
| Laboratorní zdroj | |
|---|---|
| Druh zdroje | spínaný |
| Připojení k počítači | ne |
| Počet kanálů | 1 |
| Symetrické napájení | ne |
| Režim zdroje | CV (Constant Voltage)CC (Constant Current) |
| Měřidla | digitální |
| Rozlišení měřidla napětí (dílek) D= | 100 mV |
| Rozlišení měřidla proudu (dílek) D= | 100 mA |
| Přesnost měření napětí | ± 1 % |
| Přesnost měření proudu | ± 1 % |
| Zvlnění napětí | < 0,5% Vout |
| Galvanické oddělení od sítě | ano |
| Izolační odpor | 20M |
| Pracovní teplota | -10°C až 40°C |
| Hmotnost | 5.5 kg |
| Napájecí napětí | 230V/50Hz |
| Rozměry (šířka – výška – hloubka) [mm] | 260-160-380 mm |
| Proud | 60 A |
| Napětí | 30 V |
| Váha balení [kg]: | 7 kg |
