Popis

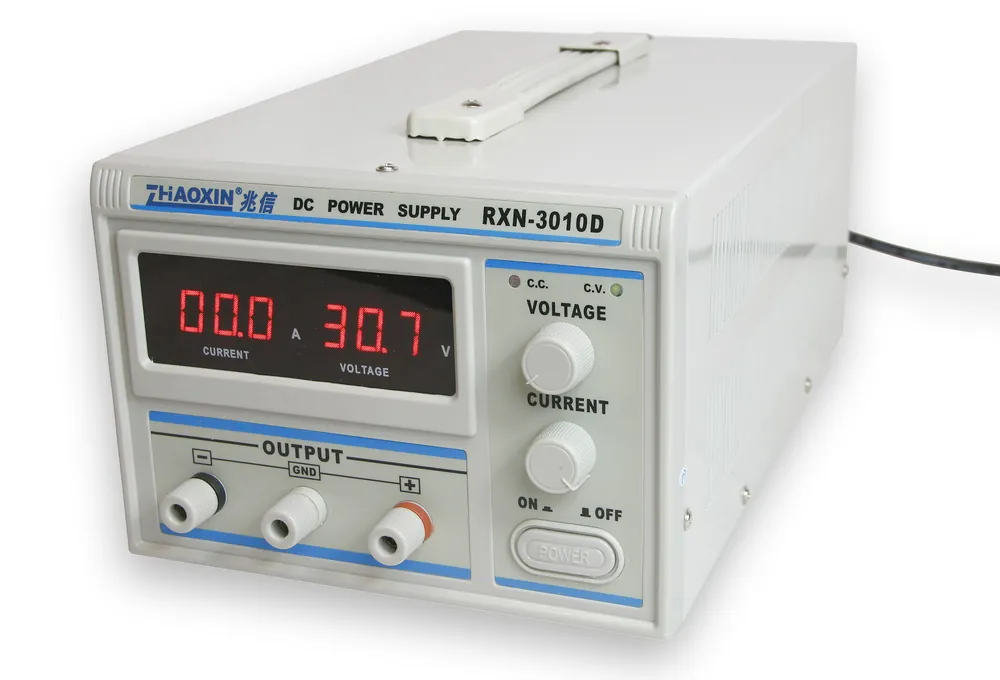

Výkonný lineární DC laboratorní regulovaný stabilizovaný zdroj, osazený klasickým transformátorem. Použití výkonného trafa se projevuje ve zvýšené hmotnosti zdroje; hmotnost činí 7,4kg. Zdroj je dimenzován na trvalé proudové zatížení 10A při jakékoli nastavené hodnotě napětí na výstupních svorkách.
O nutné chlazení stabilizačních prvků se stará vestavěný ventilátor o průměru 12cm. Zdroj umí pracovat v režimech CV i CC; aktuální stav je indikován rozsvícením patřičných LED pod ukazateli proudu resp. napětí. Hodnoty proudu a napětí jsou zobrazeny digitálně na dvou segmentových LED zobrazovačích. Výstupy zdroje jsou galvanicky oddělené od zemnění. Zdroj je vybaven ochranou proti zkratu.
K přesnému nastavení napětí slouží víceotáčkový potenciometr.
Parametry
| Laboratorní zdroj | |
|---|---|
| Druh zdroje | lineární |
| Připojení k počítači | ne |
| Počet kanálů | 1 |
| Symetrické napájení | ne |
| Režim zdroje | CV (Constant Voltage)CC (Constant Current) |
| Měřidla | digitální |
| Rozlišení měřidla napětí (dílek) D= | 100 mV |
| Rozlišení měřidla proudu (dílek) D= | 100 mA |
| Přesnost měření napětí | ± 1 % |
| Přesnost měření proudu | ± 2 % |
| Galvanické oddělení od sítě | ano |
| Hmotnost | 6.9 kg |
| Napájecí napětí | 230V/50Hz |
| Rozměry (šířka – výška – hloubka) [mm] | 200-160-360 mm |
| Proud | 10 A |
| Napětí | 30 V |
| Váha balení [kg]: | 7.5 kg |
Více parametrů
