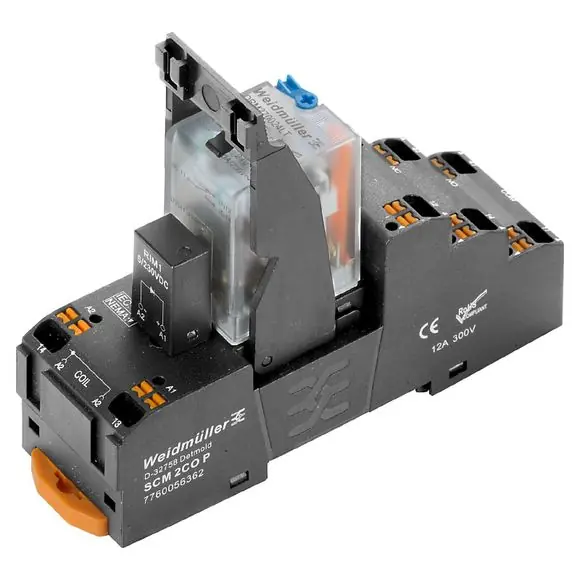

Popis
Rozměry a hmotnosti
Hloubka82,3 mmHloubka (v palcích)3,24 inchVýška101,8 mmVýška (v palcích)4,008 inchŠířka30,6 mmŠířka (v palcích)1,205 inchČistá hmotnost100,2 g
Teploty
Skladovací teplota-40 °C…70 °C Okolní teplota-40 °C60 °C VlhkostRel. vlhkost 35…85 %, bez kondenzace
Shoda produktu s prostředím
Stav souladu se směrnicí RoHSV souladu bez výjimky REACH SVHCNe SVHC nad 0,1 wt%
Řídící strana
Jmenovité řídicí napětí24 V DC Jmenovitý proud DC36.9 mA Jmenovité výkonové údaje0,9 W Odpor cívky650± 10 % Ukazatel stavuZelená LED Ochranný obvodNulová dioda
Strana zátěže
Rated switching voltage250 V AC Trvalý proud10 A Max. četnost spínání při jmenovité zátěži0,1 HzMax. spínací napětí, AC250 VMin. spínací výkon10 mA @ 12 V
100 mA @ 5 V Špičkový proud20 A / 50 ms AC spínací výkon (odporový), max.2500 VA DC spínací výkon (odporový), max.240 W @ 24 V Odložení zapnutí<20 ms Odložení vypnutí<20 ms Typ kontaktu2 CO contact (AgNi flash pozlacené) Mechanická životnost20x 106 spínací cykly
Obecné údaje
Nosná lištaTS 35 Testovací tlačítko k dispoziciAno Verze testovacího tlačítkaTestovací tlačítko s aretací
Testovací tlačítko bez aretace Indikátor pozice mechanického přepínačeAno Barevnýčerná Komponent s klasifikací hořlavosti UL 94
|
Komponent: |
Kryt |
|
Klasifikace hořlavosti UL 94: |
V-2 |
|
Komponent: |
Posunovač |
|
Klasifikace hořlavosti UL 94: |
HB |
|
Komponent: |
Montážní podstavec |
|
Klasifikace hořlavosti UL 94: |
HB |
|
Komponent: |
Příchytka |
|
Klasifikace hořlavosti UL 94: |
HB |
|
Komponent: |
Kryt relé |
|
Klasifikace hořlavosti UL 94: |
V-2 |
|
Komponent: |
Základna relé |
|
Klasifikace hořlavosti UL 94: |
V-0 |
|
Komponent: |
Stavový indikátor relé |
|
Klasifikace hořlavosti UL 94: |
HB |
|
Komponent: |
Relé s testovacím tlačítkem |
|
Klasifikace hořlavosti UL 94: |
HB |
Koordinace izolace
Jmenovité napětí250 VZávažnost znečištění2 Kategorie rázového napětíIII Skupina izolačního materiáluC Uvolnění a povrchové vzdálenosti, kontrolní strana – strana zátěže 5,5 mm Dielektrická pevnost, kontrolní strana – strana zátěže1,8 kVef / 1 min. Dielektrická pevnost sousedních kontaktů1 kVeff / 1 min Dielektrická pevnost otevřeného kontaktu1 kVeff / 1 min Stupeň krytíIP20
Další detaily o certifikacích / normách
Č. certifikace (cURus), reléE312083 Č. certifikace (cURus), základnaE355547
Data připojení
Metoda připojení vodičePUSH IN Délka odizolování, jmenovité připojení10 mmRozsah sevření, jmenovité připojení1,5 mm²Upínací rozsah, min.0,14 mm²Upínací rozsah, max.1,5 mm²Průřez propojení AWG, min.AWG 26 Průřez propojení AWG, max.AWG 16 Průřez vodiče, pevný, min.0,14 mm²Průřez vodiče, pevný, max.1,5 mm²Průřez připojení vodičů, jemně stáčené, min.0,14 mm²Průřez připojení vodičů, jemně stáčené, max.1,5 mm²Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.0,14 mm²Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.1 mm²Průřez vodiče, pružný, AEH (DIN 46228-1), min.0,14 mm²Průřez vodiče, pružný, AEH (DIN 46228-1), max.1,5 mm²Velikost nože0,4 x 2,5 mm
