Popis

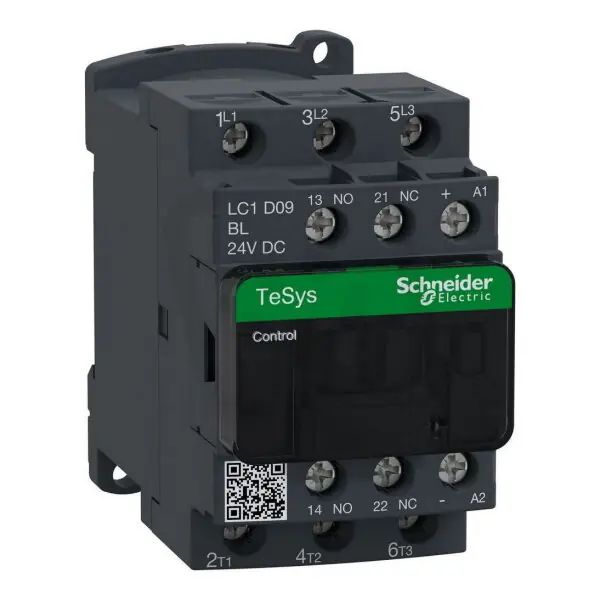

Schneider LC1D09BL Stykač 9A 1’Z‘ +1’V‘ 2,4 W,24V DC.
Schneider LC1D09BL (EAN 3389110361070) ze série TeSys/LC1D je stykač s 3 spínacími kontakty a pomocnými kontakty 1 spínací + 1 rozpínací.
Má provozní proud 9 A (AC-3, 400 V), provozní výkon 4 kW a ovládací napětí 24 V DC, připojuje se pomocí šroubového připojení.
Rozměry jsou 45 × 95 × 77 mm (Š × H × V) a jde o stykač v nemodulárním provedení.
Proč si vybrat tento stykač?
- Patří do produktové řady TeSys LC1D, která je navržena pro běžné průmyslové a automatizační aplikace.
- Má jmenovitý proud 9 A, vhodný pro ovládání menších motorů a obvodů.
- Obsahuje 3 spínací kontakty (NO) a 0 rozpínacích kontaktů (NC), což ovlivňuje možnosti zapojení v řídicích obvodech.
- Ovládací cívka pracuje na 24 V DC s příkonem 2,4 W, tedy je určena pro stejnosměrné řízení.
- Jedná se o nemodulární provedení, bez integrované možnosti jednoduchého rozšíření modulů.
Interní název produktu
LC1D09BL St.9A 1Z +1V 2,4 W ,24V DC,
Podrobný popis produktuTeSys D stykač – 3P (3Z) – pro aplikace ovládání motoru do 9 A/690 V AC-3 (4kW@400V). Poskytuje nízkovýkonovou DC cívku 24 V se přechodným odrušovacím modulem, 1 Z + 1 V vestavěné pomocné kontakty (NC zrcadlové), připojení šroubovými svorkami. Pro provozní rychlosti do 3 600 cyklů/hod. a prostředí až do 60 °C zajišťuje vysokou spolehlivost a odolnost. Kompaktní (šířka 45 mm), montáž na lištu DIN nebo upevnění šroubem. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).
