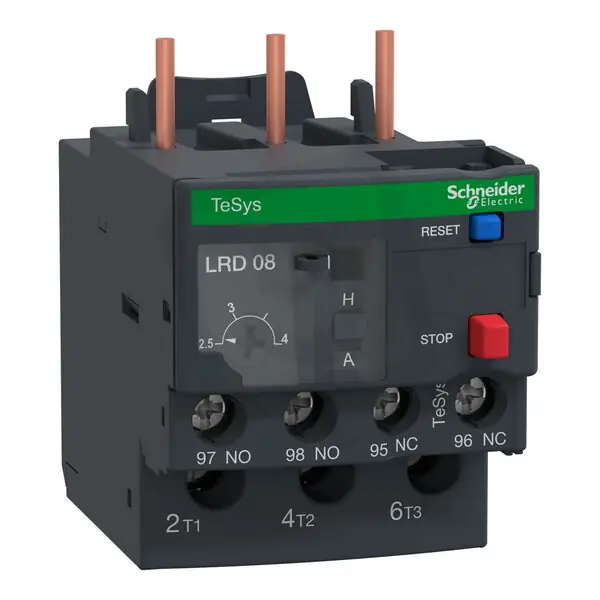

Schneider LRD08 Jisticí nadproudové relé tř.10A, pro Stykače D09-D38, 2,5-4A
Schneider LRD08 jisticí nadproudové relé z řady TeSys pro stykače D09D38 s nastavitelným proudovým rozsahem 2,54 A a maximálním provozním napětím 690 V (EAN: 3389110346787).
Má 1 pomocný spínací a 1 pomocný rozpínací kontakt, 0 pomocných přepínacích kontaktů; montáž je přímá a hlavní obvod se připojuje šroubovým připojením, třída vydání TŘÍDA 10 A.
Proč si vybrat toto jisticí nadproudové relé?
- Navrženo pro použití se stykači řad D09D38, což zajišťuje snadnou integraci do stávajících obvodů.
- Disponuje nastavitelným proudovým rozsahem 2,54 A, takže ochranu lze přesně přizpůsobit jmenovitému proudu motoru.
- Umožňuje provoz na maximálním provozním napětí 690 V, vhodném pro průmyslové aplikace.
- Patří do produktové řady TeSys značky Schneider, určené pro ochranu a řízení motorů.
- Dodává se v provedení označeném tř.10A, které charakterizuje časovou reakci při přetížení.
Interní název produktu
LRD08 Jist.nadpr.r. tř.10A,pro styk.D09-
Podrobný popis produktuTeSys LRD -jisticí nadproudové relé – 4A/690V – rozsah nastavení teploty 2.5-4A – třída vypnutí 10A – pro ochranu 3fázových motorů 1.1-1.5kW@400V. Rozdílové zařízení s poruchou fáze a detekcí nerovnováhy zatížení. Poskytuje to volbu tepelného nastavení, manuálně-automatický reset přepínač, testovací selektor pro simulaci vypínacích, nulovacích a stop tlačítek, indikátor příznaku a 2 pomocné kontakty 1Z+1V pro signalizaci poruchy. Nastavení jsou chráněna průhledným krytem uzamykatelným zapečetěním. připojení šroubovými svorkami se přímo připojuje ke spodním svorkám 3-pólových stykačů LC1D09-D38. Instalace na lištu DIN nebo šroubovák upevnění, oddělená od stykače, s pouitím svorkovnice LAD7B106 (objednat samostatně). Certifikováno více standardů (IEC, UL, CSA, CCC, ATEX, Marine), splňuje požadavky norem Green Premium (RoHs/Reach).
