Popis

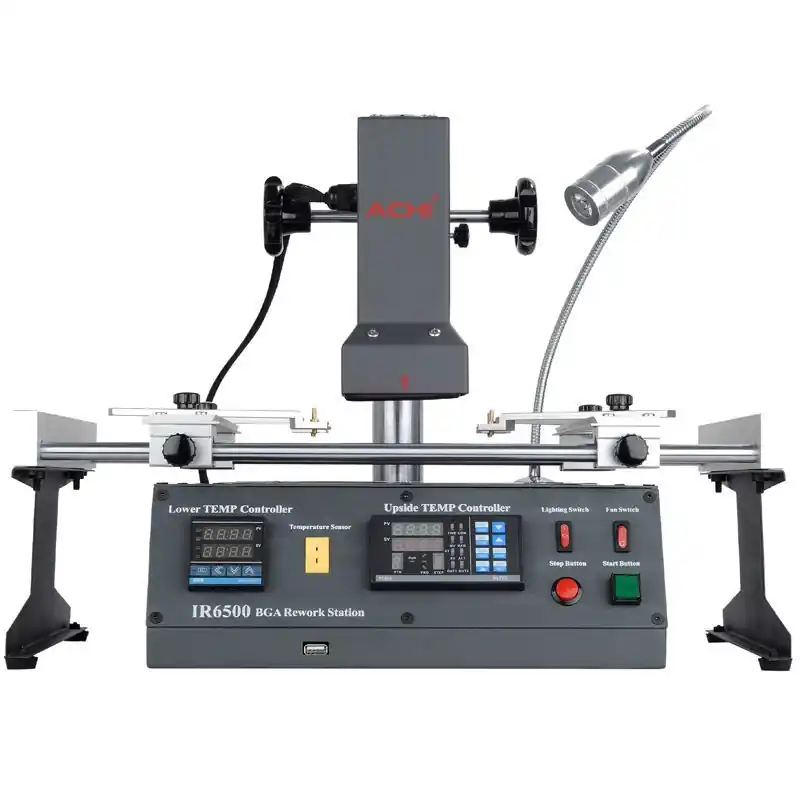

IR6500 je digitálně kontrolovaná stanice pro infračervené pájení přetavením. Narozdíl od systémů užívajících konvekčního pájení (hotair nebo kombinace ič preheater a horký vzduch), využívá k ohřevu výhradně infrazářiče, a to jak ke spodnímu ohřevu – předehřívání plošného spoje, tak i k přímému ohřevu letované součásti. IR reflektor je otočný kolem osy, na které je upevněn. Výška zářiče nad povrchem součástky/PCB je nastavitelná otočným kolečkem. Reflow proces je řízený zvlášť pro preheater a zvlášť pro ir pájku.
Ovládání využívá zpětné vazby měřením teploty plotny preheateru pomocí vestavěného teplotního spínače. Druhé teplotní čidlo je možné umístit přesně na plochu, kde potřebujete měřit teplotu – seshora PCB.
Činnost rework stanice během reflow procesu může být monitorována zkrze rozhraní USB na PC. Obslužný software je dodáván na CD spolu se stanicí. Software graficky zaznamenává časy a průběhy obou měřených teplot během pájení-odpájení. Propracovaný systém řízení výkonu jednotlivých zářičů umožňuje definovat až 16 časových úseků, které tvoří jednotlivé segmenty procesu přetavení pájecí slitiny během pájení eventuálně odletování součástek.
Plošný spoj lehce upnete do nastavitelného supportu. Přisvětlení zprostředkuje integrovaná LED lampa na ohebném husím krku.
Rework stanice iR6500 je inovací typu iR6000, dále vylepšující některé její vlastnosti. Klíčové vlastnosti a funkce systému zůstavají shodné s typem iR6000, včetně příkonu předehřevu i tepelného emitoru v hlavici. Změna však tkví v povrchu obou zářičů; iR6500 je na rozdíl od iR6000 osazena černěnými plotnami, jejichž profil vyzařování se více blíží záření absolutně černého tělesa. Emise infračerveného spektra je efektivnější, což vede k nižší teplotě povrchu při stejném množství vyzářené energie.
Další změna se týká způsobu uchycení desky plošných spojů nebo spíše rozšíření možností při uchycení PCB. Atypicky tvarované desky nebo desky osazené většími součástkami až ke kraji plošného spoje může být problém spolehlivě přichytit starším typem suportu. Obrázky ilustrují využití ramínek rozšiřujících uchopovací schopnosti oproti iR6000.
Třetí výrazný upgrade pak představuje nativní USB interface pro spojení s PC namísto RS-232 UART rozhraní použitého u iR6000. Spojení stanice iR6000 s moderním PC vyžadovalo kvůli absenci COM portů pořízení převodníku RS232-USB. IR6500 tuto potřebu eliminuje a pro propojení je přiložen USB kabel. USB zdířka je stejně jako místo pro připojení externího snímače přesunuto zezadu na čelní stranu přístroje.
Digitálně řízený ir pájecí systém s USB připojením
pájení technologií: CBGA, CCGA, CSP, QFN, MLF, PGA a všechny BGA čipy ze zelené pryskyřice
Parametry
| Infra stanice | |
|---|---|
| Infra zářič | ocel-chrom-hliníkový odporový drát krytý extra černou keramickou hmotou pro maximální emisivitu povrchu |
| Vlnová délka IR záření | 2 až 10 mikronů |
| Životnost zářiče | více než 5000 hod. |
| Stabilizace teploty | měřením výstupní teploty |
| Výkon IR reflektoru | 450 W |
| Rozměry reflektoru | 80 x 80 mm |
| Čidla teploty | 2 senzoryano |
| Výkon stanice | 1350 W |
| Řízení teploty IR pájky (reflektoru) | nezávislé |
| Časovač pro IR pájku | ano16 časových segmentů pro jednotlivé fáze pájení |
| Řízené nucené chlazení pracovní oblasti | ne |
| Vakuová pinzeta | ne |
| Připojení k PC | USB |
| Vnější rozměry stanice (šířka – výška – hloubka) [mm] | 480-480-420 mm |
| Hmotnost | 15 kg |
| Napájecí napětí | 230V/50Hz |
| Předehřev | |
| Výkon | 800 W |
| Plocha ohřevu | 180 x 180 mm |
| Ukazatel teploty | digitální (displej) |
| Ovládání teploty | digitální (tlačítky) |
| Rozsah regulace teploty | 1 – 420 °C |
| Infra zářič | ocel-chrom-hliníkový odporový drát krytý extra černou keramickou hmotou pro maximální emisivitu povrchu |
| Vlnová délka IR záření | 2 až 10 mikronů |
| Životnost zářiče | více než 5000 hod. |
| Řízení teploty předehřevu | nezávislé |
| Časovač | 0.01 sek. až 99 hod. |
| Váha balení [kg]: | 18 kg |
Více parametrů
