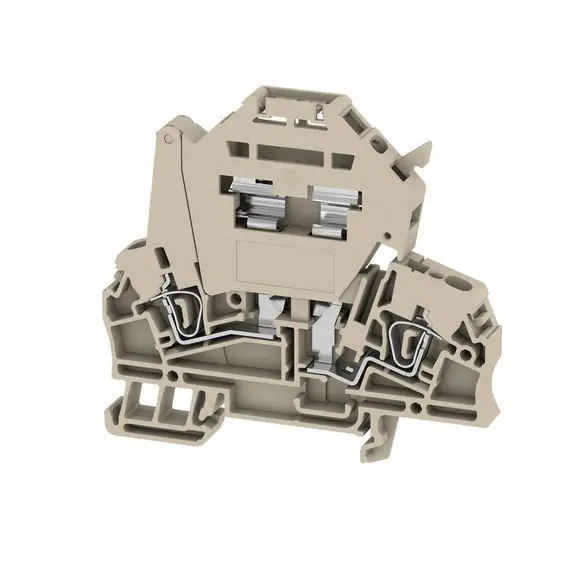

Top Prodej ZSI 2.5

Popis

Rozměry a hmotnosti

Hloubka73 mmHloubka (v palcích)2,874 inchHloubka včerně DIN lišty74 mmVýška79,5 mmVýška (v palcích)3,13 inchŠířka7,9 mmŠířka (v palcích)0,311 inchČistá hmotnost19,54 g

Teploty

Skladovací teplota-25 °C…55 °C Okolní teplota-50 °C75 °C Trvalá provozní teplota, min.-50 °CTrvalá provozní teplota, max.120 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHSV souladu bez výjimky REACH SVHCNe SVHC nad 0,1 wt% Uhlíková stopa výrobku

Kolébka k bráně:

0.535 kg CO2 eq.

Údaje materiálu

Základní materiálWemid BarevnýTmavě béžová Klasifikace hořlavosti UL 94V-0

Specifikace systému

VerzePřipojení tažnou pružinou
Pojistková kazeta
Bez LED
pro zásuvné propojení
Jeden konec bez konektoru Nutná koncová deskaAno Počet potenciálů1 Počet úrovní1 Počet svěrných bodů na úroveň2 Počet pólů na řadu1 Úrovně propojené interněNe PE připojeníNe Nosná lištaTS 35 N-funkceNe PE funkceNe Funkce PENNe

Další technická data

Návod k instalaciPřímá montáž Otevřené stranypravá Počet podobných svorek1 Typ montážePříchytka Verze testovaná ve výbušném prostředíNe

Vodiče k upevnění (další připojení)

Směr připojení další připojenívrchol Typ připojení, další připojeníPřipojení s kotevní svorkou

Vodiče k upevnění svorkou (jmenovité připojení)

Délka odizolování10 mmDélka tubusu pro vodičovou koncovku bez plastové objímky DIN 46228/1

Délka tubusu:

jmen.:

10 mm

Průřez připojení vodiče:

jmen.:

0,5 mm²

Délka tubusu:

jmen.:

10 mm

Průřez připojení vodiče:

jmen.:

0,75 mm²

Délka tubusu:

jmen.:

10 mm

Průřez připojení vodiče:

jmen.:

1 mm²

Délka tubusu:

min.:

10 mm

max.:

12 mm

Průřez připojení vodiče:

jmen.:

1,5 mm²

Délka tubusu:

min.:

10 mm

max.:

12 mm

Průřez připojení vodiče:

jmen.:

2,5 mm²

Délka tubusu pro vodičovou koncovku s plastovou objímkou DIN 46228/4

Délka tubusu:

min.:

6 mm

max.:

10 mm

Průřez připojení vodiče:

jmen.:

0,5 mm²

Délka tubusu:

min.:

6 mm

max.:

12 mm

Průřez připojení vodiče:

jmen.:

0,75 mm²

Délka tubusu:

min.:

6 mm

max.:

12 mm

Průřez připojení vodiče:

jmen.:

1 mm²

Délka tubusu:

min.:

8 mm

max.:

12 mm

Průřez připojení vodiče:

jmen.:

1,5 mm²

Délka tubusu:

min.:

8 mm

max.:

12 mm

Průřez připojení vodiče:

jmen.:

2,5 mm²

Měřidlo podle IEC 60947-1A3 Počet připojení2 Průřez propojení AWG, max.AWG 12 Průřez propojení AWG, min.AWG 26 Průřez připojení vodiče, jemně laněný vícevodičový, max.4 mm²Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.2,5 mm²Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.0,13 mm²Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.2,5 mm²Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.0,13 mm²Průřez připojení vodiče, pevné jádro, max.4 mm²Průřez připojení vodiče, pevné jádro, min.0,13 mm²Průřez připojení vodičů, jemně stáčené, min.0,13 mm²Průřez připojení vodičů, splétané, max.4 mm²Průřez připojení vodičů, splétané, min.0,13 mm²Průřez připojení, jemně laněný vícevodičový (jmenovité připojení), min.0,13 mm²Směr připojeníSkloněný / úhlový Typ připojeníPřipojení s kotevní svorkou Typ připojení 2Připojení s kotevní svorkou Upínací rozsah, max.4 mm²Upínací rozsah, min.
