Popis

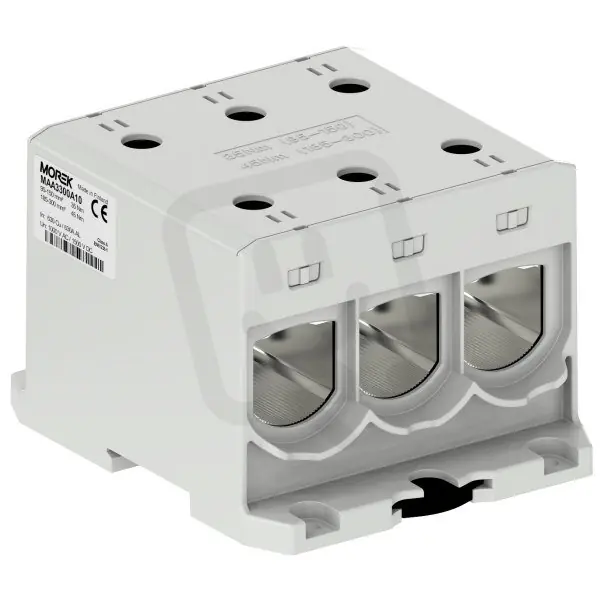

Univerzální řadová svorka OTL 300-3xAl/Cu 95-300mm2 1000V šedá MOREK MAA3300A10
Univerzální řadová svorka OTL 300-3xAl/Cu 95-300mm2 1000V MOREK MAA3300A10 (EAN: 4744397031617) v šedé barvě je určena pro zapojení na 1 patře s 6 připojovacími místy.
Má jmenovitý proud 630 A, jmenovité napětí 1500 V, připojitelný průřez vodičů 95300 mm2 (vícežilové i lanko bez koncovky) a používá šroubové připojení pro montáž na lištu DIN 35 mm.
Komponenta má kompaktní rozměry 78 × 101 × 120 mm, těleso z termoplastu, interně propojené fáze a provozní teplotu -25 až 80 °C.
Proč si vybrat tuto řadovou svorku?
- Určena pro vodiče z hliníku i mědi (Al/Cu).
- Určena pro jmenovité napětí 1000 V.
- Podporuje připojení vícežilových i laněných vodičů o průřezu 95300 mm².
- Má 6 připojovacích míst pro rozvody a odbočky.
- Jednoúrovňové provedení: jedno patro.
- Dodávána v šedé barvě.
Interní název produktu
Univerzální řadová svorka OTL 300-3xAl/C
Podrobný popis produktuUniverzální řadová svorka OTL 300-3xAl/Cu 95-300mm² 1500V šedá
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
