Popis
Teplotní snímače s rychlou odezvou a nízkým odvodem tepla z měřeného místa.
Termočlánky z běžných kovů, typy J, K, T, E, N

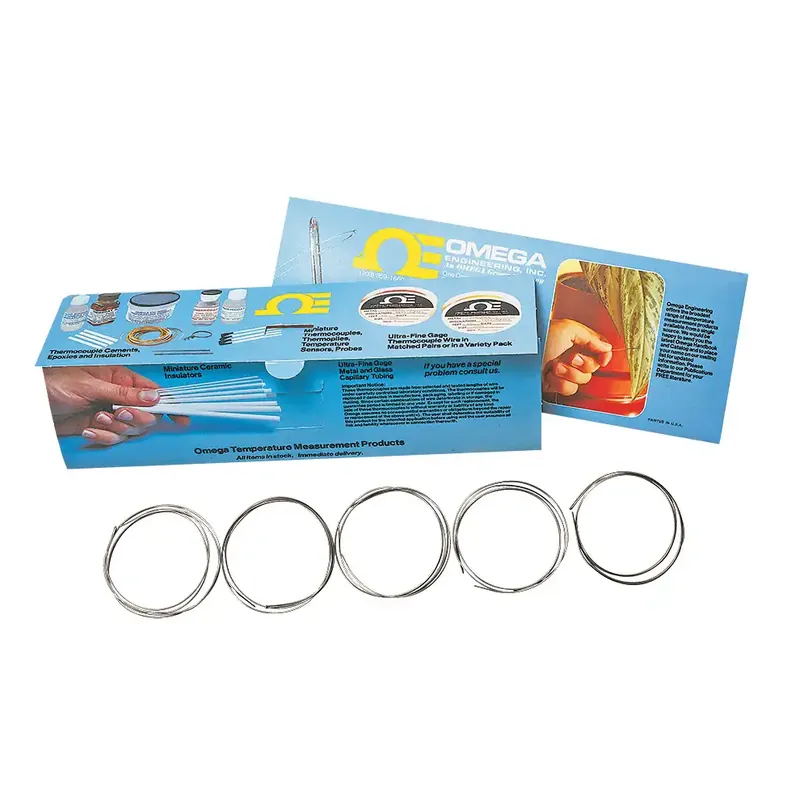

Ceny jsou uvedeny pro délku snímače 300 mm (600 mm drátu) a jsou dodávány v baleních po 5 kusech.
Termočlánky Pt/Rh, typy R, S, B
Ceny jsou uvedeny pro délku snímače 150 mm (300 mm drátu) a jsou dodávány po 1 kuse.
Jiné délky a průměry dodáváme na základě zákaznické objednávky. Pokud máte na termočlánek jiné požadavky, kontaktujte prosím naše prodejní oddělení.
Snímač můžete objednat včetně montáže konektoru. Požadovaný konektor vložte do košíku společně se sondou. Konektor vybírejte viz „Související produkty“ níže.
Kompletní informace o nabízených provedeních naleznete v katalogovém listu (PDF) viz část „Ke stažení“
SPECIFIKACE:
Tabulka 1:
Maximální teplota
| Typ termočlánku |
0.13 mm |
0.38 mm | 0.51 mm | 0.81 mm |
| J** K N T E R,S B |
315°C 593°C 593°C 149°C 315°C – – |
371°C 871°C 871°C 204°C 426°C – – |
371°C 871°C 871°C 204°C 426°C 1450°C 1700°C |
482°C 982°C 982°C 260°C 593°C 1450°C 1700°C |
Tabulka 1 uvádí maximální provozní teploty, kterým můžou být dlouhodobě vystaveny termočlánky z holých drátů.
Při velmi krátkých expozičních časech mohou být holé precizní termočlánky vystaveny teplotám jako je uvedeno pro termočlánky o průměru 0,8 mm.
** Nevystavujte oxidační atmosféře
Tabulka 2:
Doba odezvy *
| Průměr drátu mm |
Vzduch (v klidu) 427°C/38°C |
Proudění vzduchu (18.3 m/s) 427°C/38°C |
Voda (v klidu) 93°C/38°C |
| 0.025 0.125 0.381 0.75 |
0.05 s 1.0 s 10.0 s 40.0 s |
0.004 s 0.08 s 0.80 s 3.2 s |
0.002 s 0.04 s 0.40 s 1.6 s |
* Časová konstanta je definována jako čas potřebný k dosažení 63,2 % okamžité změny teploty. Údaje pro tabulku 2 jsou získány měřením času potřebného k tomu, aby precizní termočlánek typu J dosáhl 63,2 % své konečné teploty, když je jeho spoj střídavě vystaven dvěma různým teplotním úrovním. V tomto případě byla časová konstanta měřena pro expozice mezi 427°C a 38°C na vzduchu a mezi 93°C a 38°C ve vodě.
