Popis
Detailní popis produktu
Laserová svářečská kukla s certifikací dle EN 207 pro ruční laserové svařování (900-1100 nm). Propustnost světla VLT 25-2%. Průzor 100 × 60 mm. Vyměnitelná baterie.
Rozsah dodávky
- Kukla ESAB L-30
- Náhradní vnější ochranná folie – 2 kusy
- Obal na kuklu
Popis

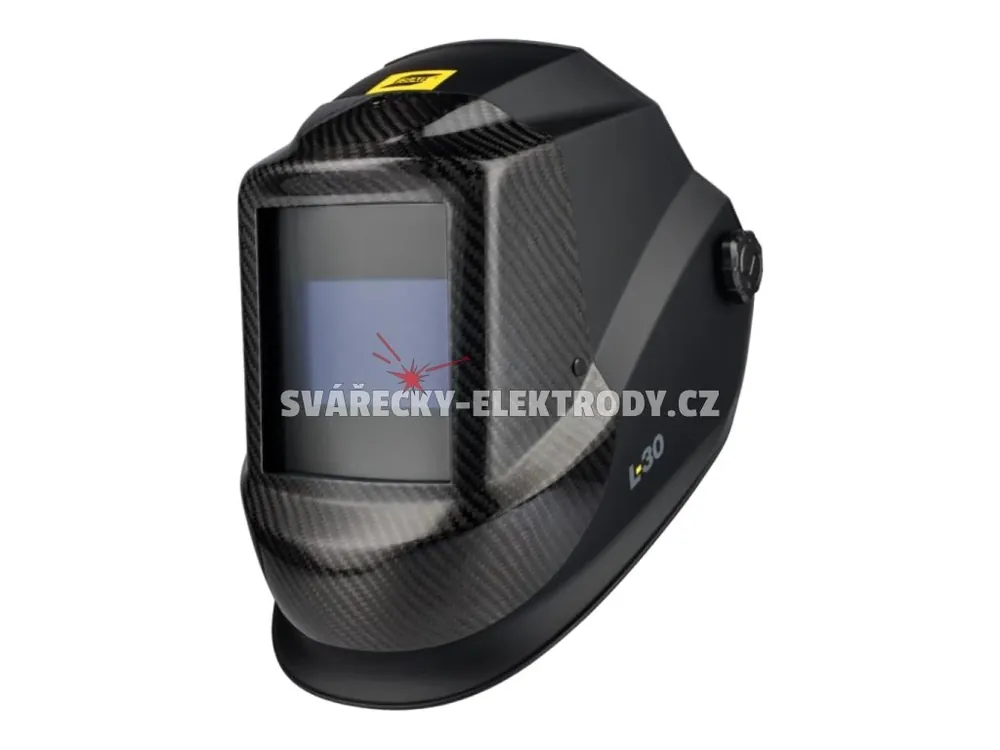

Profesionální ochranná kukla ESAB L-30 představuje špičkové řešení pro bezpečnou práci při ručním laserovém svařování, řezání nebo značení. Je vybavena ochranným filtrem s nastavitelnou propustností světla s certifikovanou ochranou dle EN 207 a ISO 19818-1, který zaručuje spolehlivou ochranu před neviditelným infračerveným zářením (NIR 9001100 nm).
Filtr kombinuje vícestupňové ztmavení W 2.55 s laserovými stupni ochrany D LB7/IR LB8, což odpovídá vysoké úrovni bezpečnosti pro spojitý i pulsní provoz vláknových, diodových nebo Nd:YAG laserů.
Kukla má lehkou, tepelně odolnou skořepinu, která zajišťuje vysoký komfort i při dlouhodobém používání. Ochranný filtr s optickou hustotou OD7 (C5 PS3) poskytuje jasný, kontrastní obraz svaru, aniž by docházelo k oslnění nebo průniku IR záření.
| Kukla je určena výhradně pro použití s laserovými zařízeními. Pro konvenční metody svařování a řezání (MIG/MAG. TIG, MMA, plasma, plamen apod.) není vhodná. |
Normy a certifikáty
Ochranný filtr
- 16321 ESAB W2.5/3/3.5/4/5 V2 900-1080 D LB7 IR LB8 CE
- ESAB W2.5/3/3.5/4/5 S 900-1080 OD7 C5 PS3 ISO 19818-1 ESAB
Skelet
- 16321 ESAB W15 900-1100nm D LB7 IR LB8 CE
- ESAB AS/NZS 1337.1 B 1000-1100 OD7 C5 PS3 ISO 19818-1 ESAB E
Oblast použití
- Ruční laserové svařování kovů
- Laserové navařování, opravárenské a mikrosvařovací aplikace
- Laserové řezání tenkých materiálů a precizní práce s paprskem
- Laserové značení, gravírování a čistění
- Práce v laboratořích a výrobních provozech, kde hrozí expozice IR/NIR záření
Vhodné použití
- Pro ruční laserové systémy s výkony vyžadující ochranná třídu D LB7/IR LB8
- Kompatibilní s nejběžnějšími laserovými vlnovými délkami 10641080 nm (např. vláknové lasery IPG, Raycus, MaxPhotonics apod.)
- Doporučeno pro uživatele v automotive, výrobě forem, přesném obrábění a servisních dílnách
Konstrukce kukly
Důsledné ochrany uživatele v souladu s normou EN207:2017 D LB7/IR L88 je dosaženo díky speciálnímu přednímu štítu a filtru s ochranou proti laseru. Přední štít je vyroben z uhlíkového kompozitu (kevlaru), ze stejného materiálu je vyroben i držák ochranného filtru. Kukla má vícebodový, plně nastavitelný hlavový kříž.
Ochranný filtr
Ochranný filtr nabízí průzor s rozměry 100×60 mm. Filtr má plně digitální ovládání a umožňuje nastavit 5 úrovní tmavosti SN (Shade Number) v rozsahu W 2,5-5, které odpovídají propustnosti světla VLT (Visible Light Transmission) v rozsahu 25-2%.
Nastavitelná tmavost SN umožňuje upravit propustnost světla podle výkonu laseru a pracovních podmínek. Jedná se o obdobné nastavení, jako u samostmívacích svářečských kukel s nastavitelnou úrovní tmavosti DIN. Zde se ale jedná o pět statických úrovní určených pro různé intenzity laserového záření.
| Tmavost SN | Propustnost světla VLT | Odpovídá přibližně | Použití |
|---|---|---|---|
| W 2.5 | 25% | DIN 45 | nastavování, zarovnání paprsku (alignment) |
| W 3.0 | 15% | DIN 6 | jemné značení, laserové čištění |
| W 3.5 | 10% | DIN 7 | nízký výkon (řádově stovky W) |
| W 4.0 | 5% | DIN 8 | střední výkony (cca 11.5 kW) |
| W 5.0 | 2% | DIN 910 | vyšší výkony (2 kW a více) |
Pro reálné svařování s lasery 10001100 nm se doporučuje úroveň tmavosti W 4 nebo W 5. Úroveň W 2.5 je určeny pouze pro nastavování polohy nebo zarovnání paprsku laseru (tzv. alignment mode).
Ochranný filtr ESAB L-30
Ochranný filtr pracuje ve 3 režimech napájení, mezi kterými automaticky přepíná v závislosti na okolním osvětlení. V situaci, kdy je okolní osvětlení nízké (méně než 3 luxy), přejde filtr do režimu OFF (vypnuto). V okamžiku, kdy okolní osvětlení přesáhne 10 luxů (podobně jako standardní osvětlení v kanceláři), filtr se automaticky přepne do režimu STAND-BY (pohotovostní) a je připraven k automatickému přepnutí do režimu ON (zapnuto) pro svařování. Po ukončení svařování se filtr ihned vrátí do režimu STAND-BY a poté přejde do režimu OFF (pokud je okolní osvětlení nížší než 3 luxy).
V režimu STAND-BY je filtr napájen solárním článkem, v režimu ON je filtr napájen vyměnitelnou baterií CR2450 (1 ks). Samozřejmostí je indikátor vybité baterie.
Vlastnosti
- Certifikace EN 207, ISO 19818-1, AS/NZS 1337.1
- Rozsah vlnových délek 9001100 nm
- Stupeň ochrany D LB7 (CW)/IR LB8 (pulsní režimy)
- Optická hustota OD7 C5 PS3
- Průzor 100×60 mm
- Nastavitelná tmavost filtru W 2.5/3/3.5/4/5
- Přední část skeletu a držák filtru z uhlíkového kompozitu (karbon)
- Napájení solárním článkem a vyměnitelnou baterií CR2450 (1 kus)
- Hmotnost 648 g
