Popis

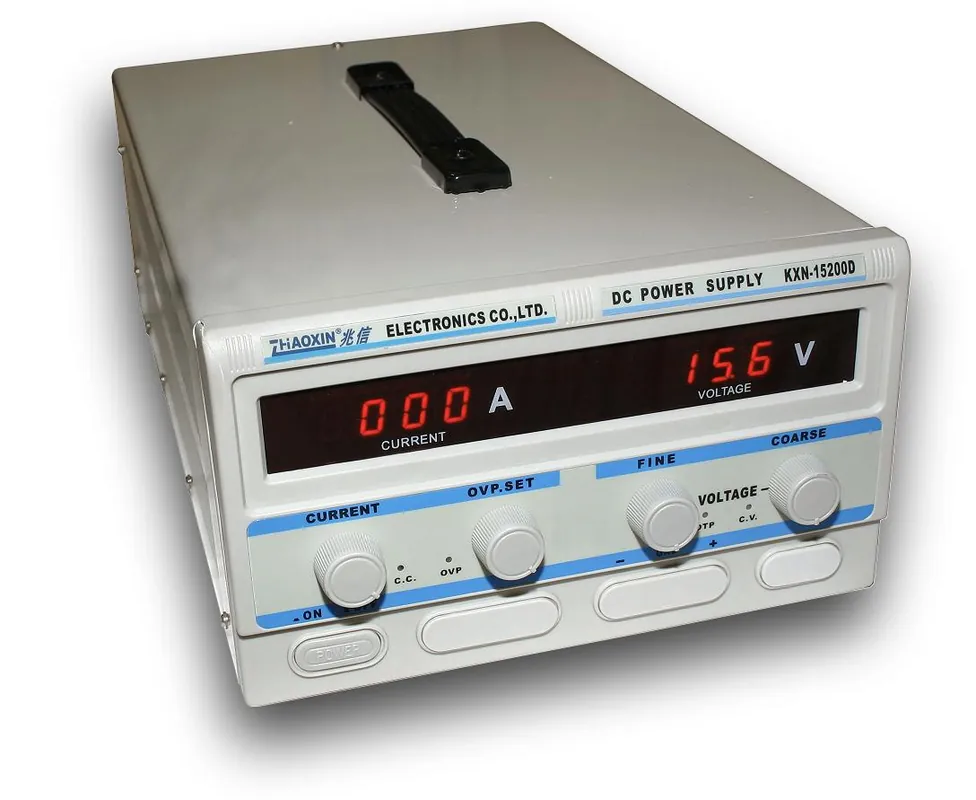

Extrémně výkonný regulovaný impulzní laboratorní zdroj 0-15V/200A s digitálními měřidly obou veličin, signalizací omezení proudu a ochranami OVP (Over Voltage Protection), OCP (Over Current Protection, OHP (Over Heat Protection). Jedná se o spínaný zdroj a není tedy zdaleka tak těžký jako ostatní zdroje stejného výkonu osazené klasickým transformátorem.
Dalšími příznivými argumenty pro pulsní zdroj je nižší tepelná výkonová ztráta a v porovnání s lineárními zdroji mnohem rychlejší odezva, tedy vysoká stabilita výstupního napětí.
Pro připojení velkých proudových zátěží slouží robustní zlacené šroubované (M17) přípojné body na zadní straně šasi zdroje. Zdroj je vybaven aktivním chlazením v podobě ventilátoru s velkými lopatkami, jehož otáčky jsou dynamicky řízeny podle teploty stabilizačních spínacích prvků.
Stabilizovaný zdroj má výkon 3kW a je schopen na výstupních svorkách udržovat stabilní napětí v plném rozmezí regulace (0-15V) až do zátěže, představující odpor 0,075 Ohmů. Pozor – zdroj musí být připojen do okruhu 230V jištěného jističem 16A. Jistič 10A by nedovolil využít plného výkonu zdroje tj. odběr 200A při stabilizovaném napětí 15V na výstupních svorkách.
Parametry
| Laboratorní zdroj | |
|---|---|
| Druh zdroje | spínaný |
| Připojení k počítači | ne |
| Počet kanálů | 1 |
| Režim zdroje | CV (Constant Voltage)CC (Constant Current) |
| Měřidla | digitální |
| Rozlišení měřidla napětí (dílek) D= | 100 mV |
| Rozlišení měřidla proudu (dílek) D= | 100 mA |
| Přesnost měření napětí | ± 1 % |
| Přesnost měření proudu | ± 1 % |
| Zvlnění napětí | < 0,5% Vout |
| Galvanické oddělení od sítě | ano |
| Izolační odpor | 20M |
| Hmotnost | 11 kg |
| Napájecí napětí | 230V/50Hz |
| Rozměry (šířka – výška – hloubka) [mm] | 260-160-350 mm |
| Proud | 200 A |
| Napětí | 15 V |
| Váha balení [kg]: | 11.8 kg |
