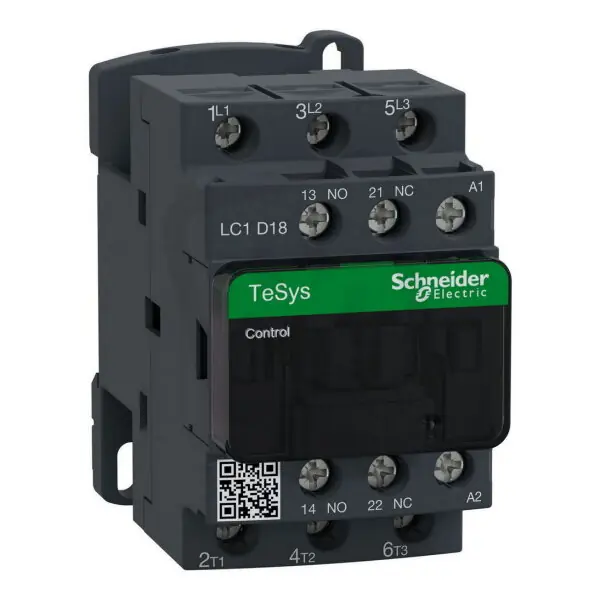

Schneider LC1D18E7 Stykač 18A 1’Z‘ +1’V‘ 48V 50/60Hz
Schneider LC1D18E7 ze série TeSys (EAN 3389110349429) je stykač s řídícím napětím AC 48 V (50/60 Hz) a šroubovým připojením hlavního obvodu.
Disponuje 3 hlavními spínacími kontakty a pomocnými kontakty 1NO + 1NC, pro provoz AC-3 při 400 V s proudem 18 A (v režimu AC-1 při 400 V až 32 A) a provozním výkonem 7,5 kW.
Rozměry jsou 45 × 86 × 77 mm (Š × H × V), není modulární a je určeno pro provozní napětí 440 V.
Proč si vybrat tento stykač?
- Je určen pro zatížení 18 A, vhodné pro menší až střední elektrické obvody.
- Jde o třípólový stykač se 3 spínacími kontakty, vhodný pro spínání trojfázových zátěží.
- Řídící napětí je střídavé AC 48 V (50/60 Hz), kompatibilní s běžnými řídicími obvody.
- Patří do produktové řady TeSys LC1D od Schneider Electric, určené pro průmyslové aplikace.
- Má nemodulární provedení, tedy klasickou konstrukci stykače místo modulárního typu.
Interní název produktu
LC1D18E7 St.18A 1Z +1V 48V
Podrobný popis produktuTeSys D stykač, 3P (3Z), pro aplikace ovládání motoru do 18 A/690 V AC-3 (7.5kW@400V). Poskytuje vestavěné pomocné kontakty 48V 50/60Hz ACI, 1Z+1V (v zrcadlové certifikaci), připojení šroubovými svorkami. Pro provozní rychlosti do 3 600 cyklů/hod. a prostředí až do 60 °C zajišťuje vysokou spolehlivost a odolnost. Kompaktní (šířka 45 mm), montáž na lištu DIN nebo upevnění šroubem. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).
